《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

【例1】利用电流表和电压表测定一节干电池的电动势和内阻，要求尽量减小实验误差。

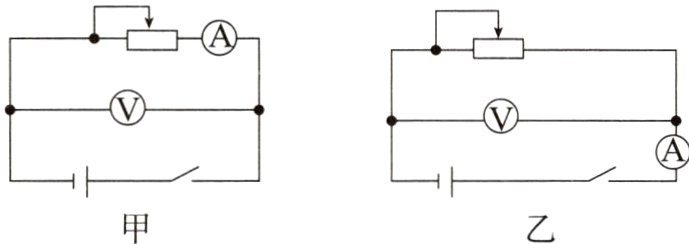

（1）应该选择的实验电路是图中的______（选填“甲”或“乙”）。
　　
（2）现有开关和导线若干，以及以下器材：
A. 电流表(0～0.6 A)
B. 电流表(0～3 A)
C. 电压表(0～15 V)
D. 电压表(0～3 V)
E. 滑动变阻器(0～10 Ω)
F. 滑动变阻器(0～500 Ω)
实验中电流表应选用______；电压表应选用______；滑动变阻器应选用______。（选填相应器材前的字母）

答案：
(1)甲
(2)A D E

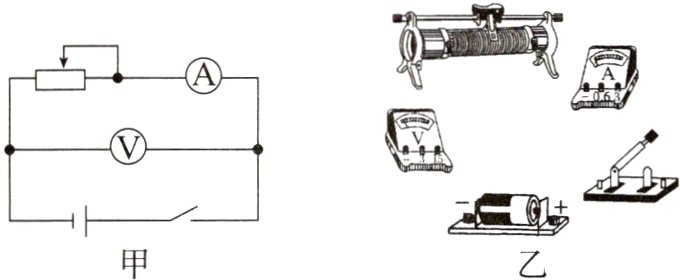

[例2]用电流表和电压表测量电源的电动势和内阻，实验原理图及所需器材如图甲、乙所示。
　　
（1）在图乙中用笔画线代替导线将器材按原理图连接成实验电路。

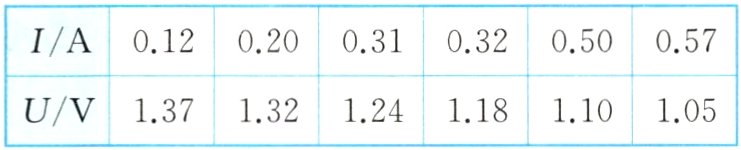

（2）一位同学记录的6组数据见下表:

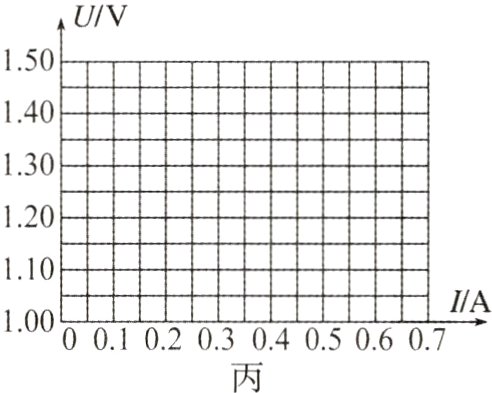

　 试根据这些数据在图丙中作出U - I图像，根据图像读出电源的电动势E = ______V，求出电源内阻r = ______Ω。
　　　　

答案：

(1)如图甲所示。
(2)如图乙所示。
1.46(1.45～1.47均可) 0.71(0.69～0.73均可)
