3. (多选)甲、乙两个电源的路端电压$U$与通过它们的电流$I$的关系图线如图所示，下列说法正确的是（ ）

A. 路端电压都为$U_{0}$时，两电路的外电路电阻相等
B. 电流都是$I_{0}$时，两电源的内电压相等
C. 电源甲的电动势大于电源乙的电动势
D. 电源甲的内阻小于电源乙的内阻

答案： AC

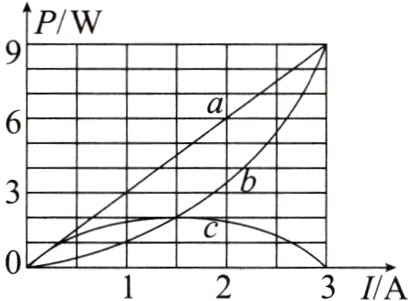

4. (多选)如图所示，直线$a$、抛物线$b$和$c$分别为某一稳恒直流电源在纯电阻电路中的总功率$P_{E}$、电源内部发热功率$P_{r}$、输出功率$P_{R}$随电流$I$变化的图像，根据图像可知（ ）

A. 电源的电动势为$9\ V$，内阻为$3\ \Omega$
B. 电源的电动势为$3\ V$，内阻为$1\ \Omega$
C. 图像中任意同一电流值对应的$P_{E}$、$P_{r}$、$P_{R}$间的关系为$P_{E}＞P_{r}+P_{R}$
D. 电路中总电阻为$2\ \Omega$时，外电路的电阻消耗的功率最大，且为$2.25\ W$

答案： BD
