【例4】在测定金属丝的电阻率的实验中，用螺旋测微器测量金属丝直径d时的情景如图甲所示，用刻度尺测出金属丝的长度l，金属丝的电阻约为5 Ω，用伏安法测出金属丝的电阻R，然后由ρ = R S/l算出该金属丝的电阻率。
　　　　　　
(1)该金属丝的直径d=______mm。

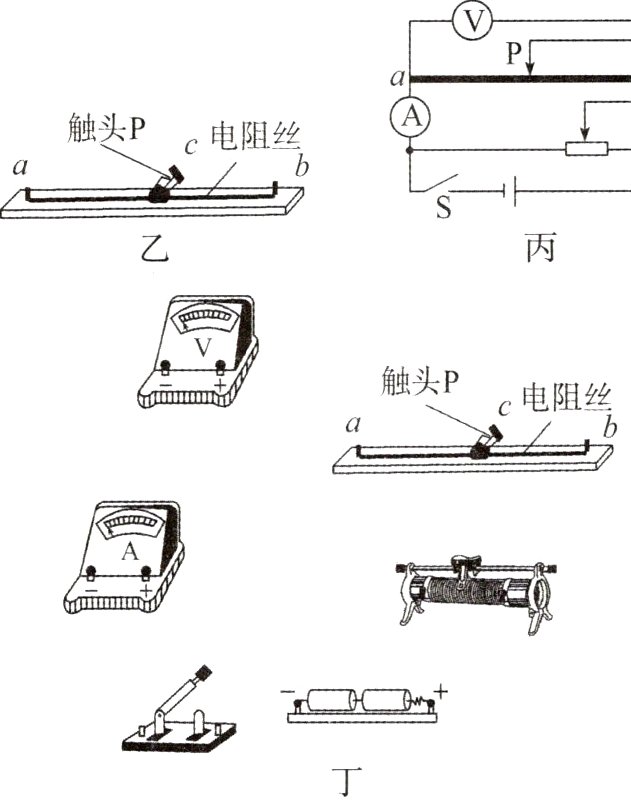

(2)为了测量该金属丝的电阻，实验小组取来两节干电池，并将金属丝拉直后两端固定在带有刻度的绝缘底座两端的接线柱上，底座的中间有一个可沿金属丝滑动的金属触头P，触头上固定了接线柱，按下P时，触头才与金属丝接触，触头的位置可以从刻度尺上读出，如图乙所示。实验采用的电路原理图如图丙所示。请根据该原理图，用笔画线代替导线将实物图丁连接成实验电路。
　 　
(3)闭合开关后，滑动变阻器滑片调至一合适位置后不动，多次改变P的位置，得到几组U、I、l的数据，用R = U/I计算出相应的电阻后作出l - R图线如图戊所示。取图线上两点对应的数据之差分别为Δl和ΔR，金属丝直径为d，则该金属丝的电阻率ρ=______。
　　　　　

答案：

(1)1.700

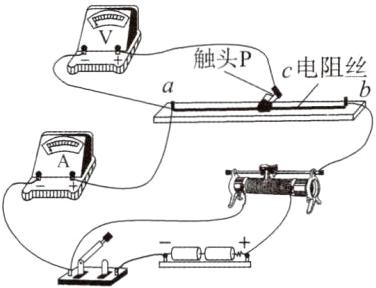

(2)如图所示。

(3)$\frac{\pi d^{2}\Delta R}{4\Delta l}$
