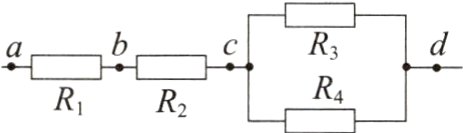

【例2】由四个电阻连接成的电路如图所示，其中R1 = 8 Ω，R2 = 4 Ω，R3 = 6 Ω，R4 = 3 Ω。

（1）求a、d之间的总电阻。
（2）如果把42 V的电压加在a、d两端，则通过每个电阻的电流是多少？

答案：
(1)$14\ \Omega$　
(2)$3\ A$　$3\ A$　$1\ A$　$2\ A$

##### 主题探索二 电压表和大量程电流表的改装
###### 问题情境
如图所示，有一个表头，其内阻Rg = 30 Ω，满偏电流Ig = 1 mA。

1. 若要把它改装成量程为0～3 V的电压表。
（1）能让3 V的电压全部加在表头两端吗？如果不能，应该怎么办？
（2）要串联的电阻分担多少电压？其电阻是多大？改装后的电压表内阻RV是多大？改装后的表盘需要做怎样的改变？
2. 若要把该表头改装成量程为0～0.6 A的电流表。
（1）能让0.6 A的电流全部通过表头吗？如果不能，应该怎么办？
（2）并联的电阻中流过的电流多大？其电阻是多大？改装后的电流表内阻RA是多大？改装后的表盘需要做怎样的改变？

答案：
1.
(1)不能，因为表头满偏电压 $U_{g}=I_{g}R_{g}=0.03\ V$，远远小于 $3\ V$。应该给表头串联一个大的分压电阻，如图所示。
　　　　
(2)串联的分压电阻需分担的电压 $U_{R}=3\ V - 0.03\ V = 2.97\ V$，其阻值 $R=\frac{U_{R}}{I_{g}}=2.97\times10^{3}\ \Omega$，改装后的电压表内阻 $R_{V}=R_{g}+R = 3.0\ k\Omega$。
将表盘上的电流刻度改成电压刻度，$1\ mA$ 处改为 $3\ V$，然后根据刻度格数将刻度盘均分，该电压表量程为 $0～3\ V$。
2.
(1)不能，因为表头的满偏电流只有 $1\ mA$，远远小于 $0.6\ A$，应该给表头并联一个小的分流电阻，如图所示。
　　　　
(2)并联的分流电阻需分担的电流 $I_{R}=0.6\ A - 0.001\ A = 0.599\ A$，其阻值 $R=\frac{I_{g}R_{g}}{I_{R}}=0.05\ \Omega$。
改装后的电流表内阻 $R_{A}=\frac{R_{g}R}{R_{g}+R}=0.05\ \Omega$。
将表盘满刻度 $1\ mA$ 处改为 $0.6\ A$，然后根据刻度格数将刻度盘均分，该电流表量程为 $0～0.6\ A$。
