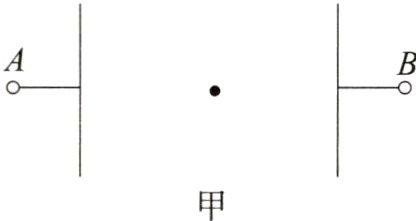

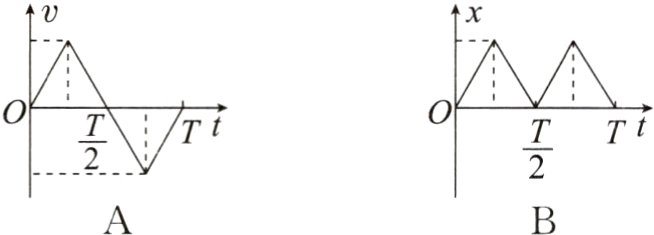

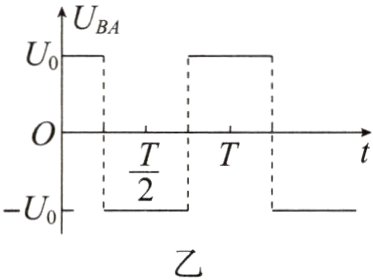

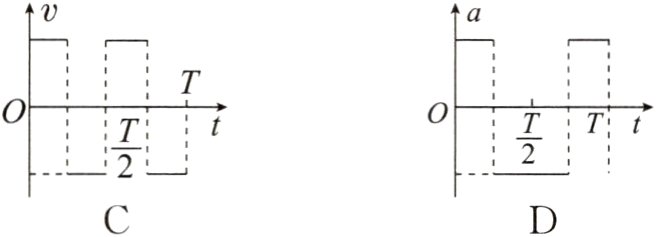

#### 3. (多选)如图甲所示，平行金属板中央有一个静止的电子(不计重力)，两板间距离足够大。当两板间加上如图乙所示的交流电压后，选项中反映电子速度$v$、位移$x$和加速度$a$随时间$t$的变化规律图像，可能正确的是（ ）

答案： AD

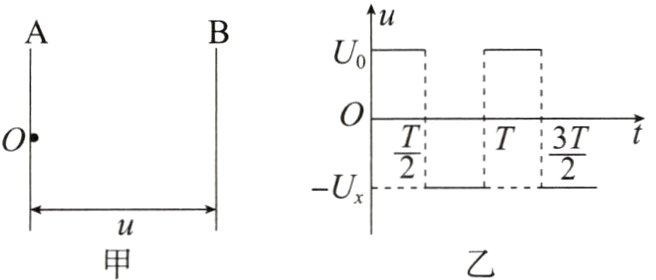

#### 4. 图甲为一间距为$d$、足够大的平行金属板，板间加有随时间变化的电压，如图乙所示，设$U_0$和$T$已知。$A$板上$O$处有一静止的带电粒子，其电荷量为$q$，质量为$m$ (不计重力)，从$t = 0$时刻起，该带电粒子受板间电场作用加速向$B$板运动，途中由于电场反向，粒子又向$A$板返回(粒子未与$B$板相碰)。
(1)当$U_x = 2U_0$时，求带电粒子在$t = T$时刻的动能。
(2)为使带电粒子在一个周期内能回到$O$点，则$U_x$要大于多少?

答案：
(1)$\frac{T^{2}U_{0}^{2}q^{2}}{8d^{2}m}$　
(2)$3U_{0}$
