《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

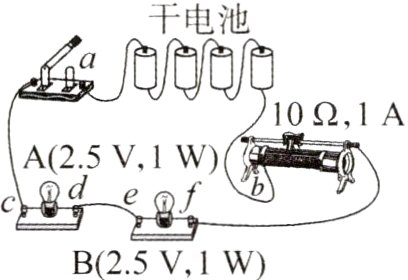

【例3】下图是某同学连接的实物图，A、B灯都不亮，他采用下列两种方法进行故障检查。

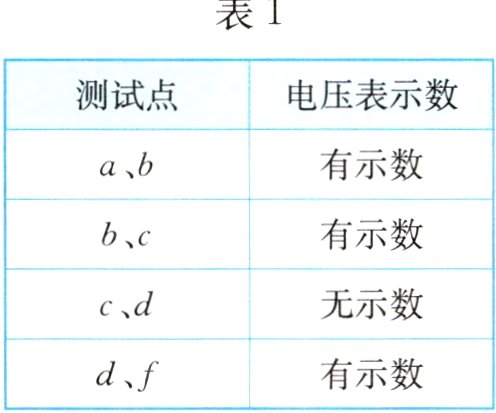

(1) 闭合开关，用多用电表的直流电压挡进行检查，选择开关置于10 V挡。该同学测试结果如表1所示。

在测试c、d间直流电压时，红表笔应接触______（选填“c”或“d”）。根据测试结果，可判断电路中一定存在的故障是______。
A. 灯A被短接
B. 灯B被短接
C. cd段断路
D. df段断路

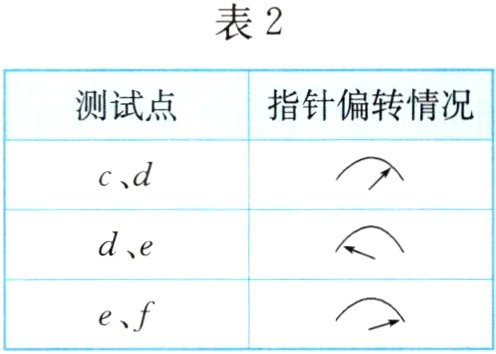

(2) 将开关断开，再选择电阻挡测试，测量结果如表2所示，那么检查出的故障是______。

A. 灯A断路
B. 灯B被短接
C. 灯A、B都断路
D. de间导线断路

答案：
(1)C　D　
(2)BD
