##### 主题探索二 对公式$E=\frac{U}{d}$的理解
###### 问题情境

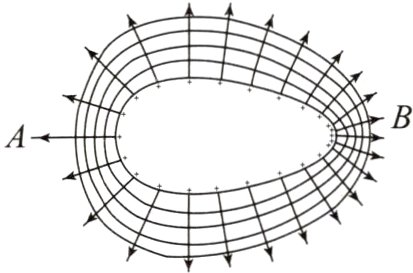

如图所示，只画出带电体空间分布的电场线和等势面的剖面图，等势面就成了等势线。图中每相邻两条等势线之间的电势差是相等的。

1. 图中电场线密的地方等势线也密，电场线稀疏的地方等势线也稀疏，这是为什么呢？
2. $A$和$B$哪一边电势降落得快？为什么？

答案： [问题情境]
1.由电场强度的另一种表达式E=$\frac{U}{d}$可知，两相邻等势线之间的电势差U相同时，电场强度E越大的地方，两相邻等势线之间的距离d越小，这就是电场线较密的地方等势线也较密的原因。
2.B边电势降落得快。因为相邻两条等势线之间的电势差是相等的，等势线越密集的地方，相邻两条等势线之间的距离d越小，说明电势降落得越快。

###### 过程评价
【例3】如图所示，在点电荷形成的电场中有$A$、$B$、$C$三点，它们到点电荷的距离分别为$r_{A}$、$r_{B}$和$r_{C}$，且$r_{B}-r_{A}=r_{C}-r_{B}$。用$E_{A}$、$E_{B}$、$E_{C}$表示$A$、$B$、$C$的电场强度，用$U_{AB}$表示$A$、$B$之间的电势差，用$U_{BC}$表示$B$、$C$之间的电势差，则下列说法正确的是 （ ）

A. $E_{A}＜E_{B}$
B. $E_{B}=E_{C}$
C. $U_{AB}＞U_{BC}$
D. $U_{AB}=U_{BC}$

答案： [例3]C

【例4】如图所示，在匀强电场中有边长为$1\ m$的等边三角形$ABC$，其中$O$点为该三角形的中心，$A$、$B$、$C$三点电势分别为$1\ V$、$2\ V$、$3\ V$。下列关于电场强度和电势差的说法正确的是 （ ）

A. $A$、$O$两点的电势差$U_{AO}=1\ V$
B. $B$、$O$两点的电势差$U_{BO}=2\ V$
C. 该匀强电场的电场强度大小为$1\ V/m$
D. 该匀强电场的电场强度大小为$2\ V/m$

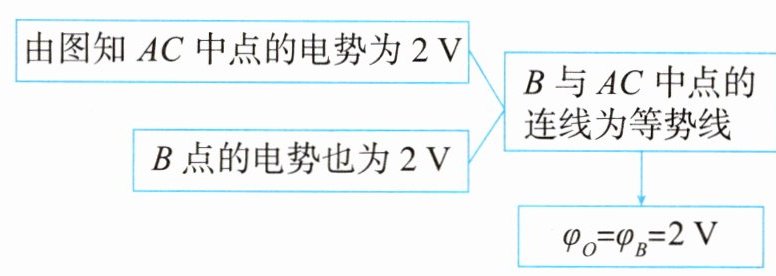

[学会审题]

答案：  [例4]D
