【例1】在练习使用多用电表的实验中：

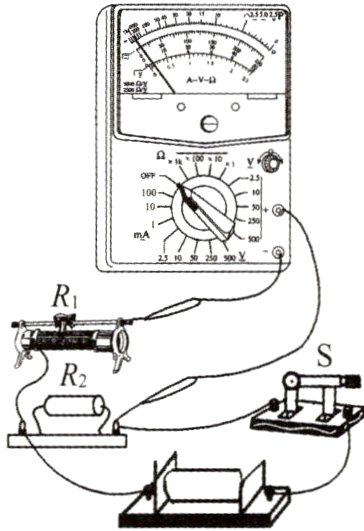

(1) 某同学连接的电路如图所示。

①若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过______的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准电阻挡，此时测得的是____________的阻值；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是______两端的电压。
(2) 在使用多用电表的电阻挡测量电阻时，下列说法正确的是（ ）
A. 双手捏住两表笔金属杆，测量值将偏大
B. 测量时发现指针向左偏离中央刻度过大，则必须减小倍率，重新调零后再进行测量
C. 选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
D. 电流必须从红表笔流入电表，从黑表笔流出电表

答案：
(1)①$R_{1}$ ②$R_{1}$和$R_{2}$串联 ③$R_{2}$（或电源）
(2)D

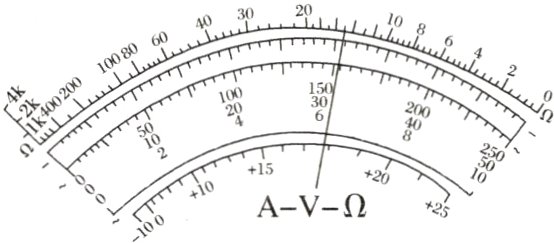

【例2】下图为多用电表刻度盘的示意图。当选用倍率为“×100”的电阻挡测电阻时，表针指示如图所示。

(1) 所测电阻的阻值为______Ω；如果要用此多用电表测量一个阻值约为2.0×10⁴ Ω的电阻，为了使测量结果比较精确，应选用的电阻挡是______（选填“×10”“×100”或“×1 k”）。
(2) 当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA；当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为______mA。
(3) 当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为______V。

答案：
(1)$1.5×10^{3}$　×1k　
(2)30.8(30.7~30.9均可)　154　
(3)6.1
