《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

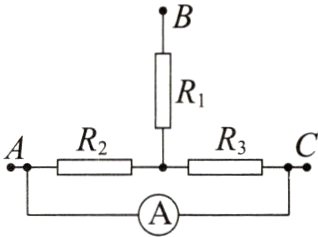

1. 在如图所示的电路中，电阻R1、R2、R3的阻值均为2 Ω，电流表内阻不计，在B、C两点间加上6 V的电压时，电流表的读数为（ ）

A.0
B.1 A
C.1.5 A
D.2 A

答案： B

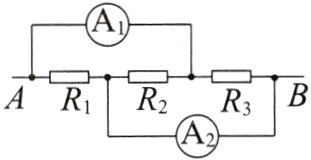

2. 如图所示，R1、R2、R3的电阻之比是2∶3∶5，电流表内阻忽略不计，电路两端的电压恒定，试求：

(1)三个电阻中的电流之比；
(2)两个电流表的读数之比。

答案：
(1)15∶10∶6
(2)16∶25

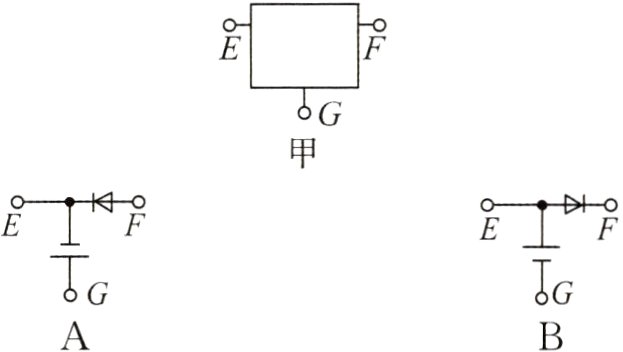

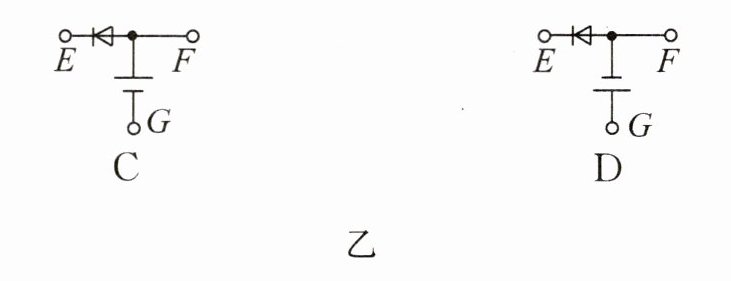

3. 用多用电表探测图甲所示黑箱发现：用直流电压挡测量时E、G两点间和F、G两点间均有电压，E、F两点间无电压；用电阻挡测量时，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大。那么，该黑箱内元件的接法可能是图乙中的（ ）

答案： B
