《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

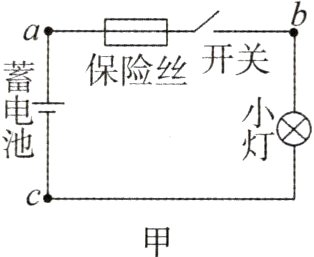

4. 某照明电路出现故障，其电路如图甲所示，该电路以标称值12 V的蓄电池为电源，导线及其接触完好。维修人员使用已调好的多用电表直流电压50 V挡检测故障。他将黑表笔接在c点，用红表笔分别探测电路的a、b点。

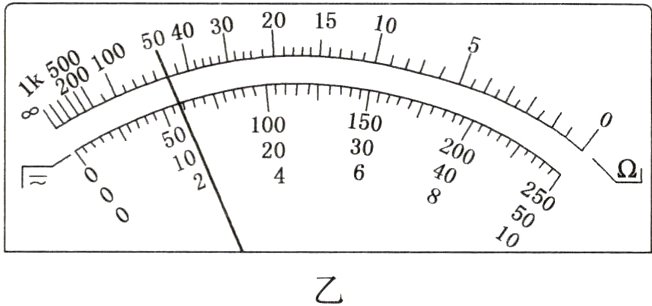

(1)断开开关，红表笔接a点时多用电表指示如图乙所示，读数为________V，说明题中________(选填“蓄电池”“保险丝”“开关”或“小灯”)正常。

(2)红表笔接b点，断开开关时，指针不偏转，闭合开关后，多用电表指示仍然和图乙相同，可判定发生故障的器件是________(选填“蓄电池”“保险丝”“开关”或“小灯”)。

答案：
(1)11.7(11.5～11.9均可) 蓄电池
(2)小灯

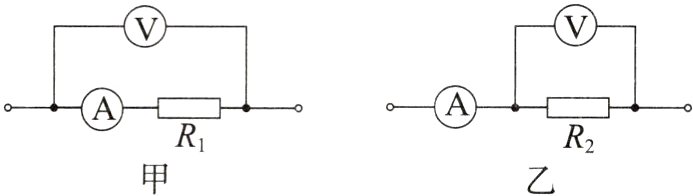

5. 用内阻为3 000 Ω的电压表和内阻为10 Ω的电流表测电阻，在图甲、乙两种情况下，电压表的示数都是60 V，电流表的示数都是0.2 A，则R1的测量值为________Ω，真实值是________Ω；R2的测量值为________Ω，真实值是________Ω。

答案： 300 290 300 333.3
