过程评价
【例5】把一量程为0～6 mA、内阻为100 Ω的电流表改装成电阻表，电路如图所示。现备有如下器材：
A.电源（E = 3 V，内阻不计）；
B.滑动变阻器0～100 Ω；
C.滑动变阻器0～500 Ω；
D.红表笔；
E.黑表笔。

（1）滑动变阻器选用_______。（填字母）
（2）红表笔接_______端，黑表笔接_______端。（均选填“M”或“N”）

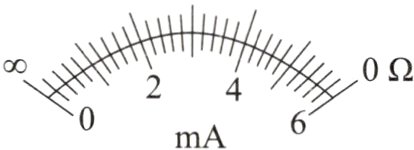

（3）把电流表改装成电阻表后，电流表2 mA刻度处应标为_______Ω，电流表3 mA刻度处应标为_______Ω，在如图所示的刻度盘上标注对应的电阻值。

（4）若该电阻表使用一段时间后，电源电动势变小，内阻变大，但此表仍能调零，按正确使用方法接入同样待测电阻Rx，其测量结果与真实值相比将_______（选填“偏大”“偏小”或“不变”）。

答案：
【例5】
(1)C
(2)$N$ $M$
(3)1000 500 如图所示。
(4)偏大
　　　　

课堂评价

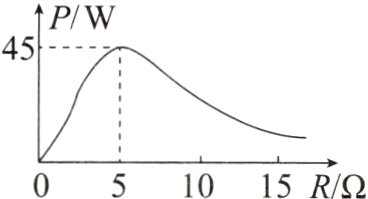

1.将一个电源与一电阻箱连接构成闭合回路，测得电阻箱所消耗的功率P与电阻箱的读数R的关系如图所示。下列说法正确的是 （ ）

A.电源最大输出功率可能大于45 W
B.电源的内阻为5 Ω
C.电源的电动势为45 V
D.电阻箱消耗的功率为最大值时，电源的效率大于50％

答案： B

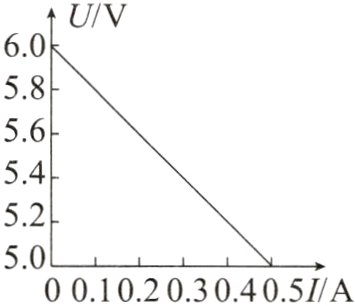

2.（多选）某电源的路端电压与电流的关系图像如图所示，下列结论正确的是 （ ）

A.电源的电动势为6.0 V
B.电源的内阻为12 Ω
C.电源的短路电流为0.5 A
D.电流为0.3 A时的外电路的电阻是18 Ω

答案： AD
