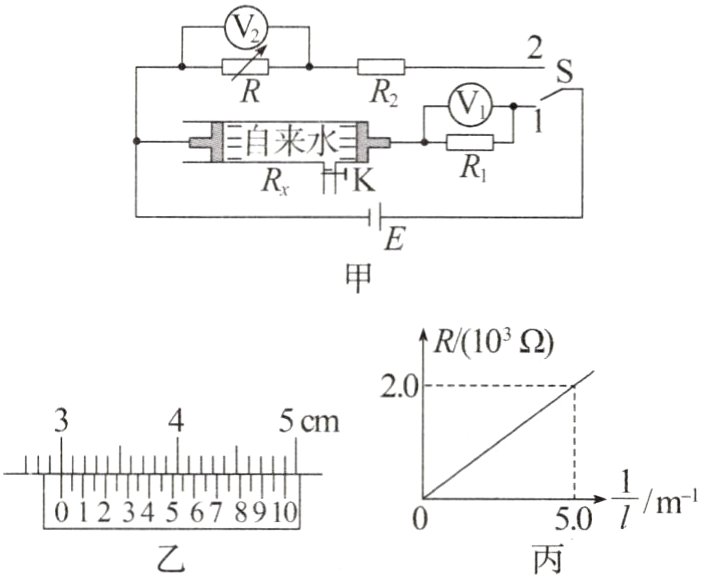

【例3】国标规定，自来水在15 ℃时电阻率应大于13 Ω·m。某同学利用图甲所示电路测量15 ℃的自来水的电阻率，内径均匀的圆柱形玻璃管侧壁连接一细管，细管上的阀门K可以控制管内自来水的水量，玻璃管两端接有导电活塞(活塞电阻可忽略)，右端的活塞固定，左端的活塞可移动。实验器材还有电源(所能提供的电压为U₀ = 3 V)，电压表V₁(量程为3 V，内阻很大)，电压表V₂(量程为3 V，内阻很大)，定值电阻R₁(阻值4 kΩ)，定值电阻R₂(阻值2 kΩ)，电阻箱R(最大阻值9999 Ω)，单刀双掷开关S，导线若干，游标卡尺，刻度尺。
　　　　
实验步骤如下：
A. 用游标卡尺测量玻璃管的内径d；
B. 将玻璃管内注满自来水，并用刻度尺测量水柱的长度l；
C. 把S拨到1位置，记录电压表V₁的示数；
D. 把S拨到2位置，调整电阻箱阻值，使电压表V₂示数与电压表V₁示数相同，记录电阻箱的阻值R；
E. 改变玻璃管内水柱的长度，重复实验步骤B、C、D，记录每一次水柱的长度l和电阻箱的阻值R；
F. 断开S，整理好器材。
(1)测玻璃管内径d时游标卡尺示数如图乙所示，则d=______mm。
(2)玻璃管内水柱的电阻Rx的表达式为Rx=______(用R₁、R₂、R表示)。
(3)利用记录的多组水柱的长度l和对应的电阻箱阻值R，绘制出如图丙所示的R - 1/l关系图像。自来水的电阻率ρ=______Ω·m(保留两位有效数字)。

答案：
(1)30.00
(2)$\frac{R_{1}R_{2}}{R}$
(3)14
