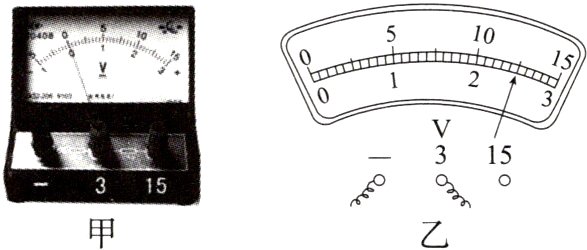

2. 图甲是学生用的电压表，该电压表的量程有哪几个？图乙中电压表的读数是多少？电压表是怎样由小量程电流表（表头）改装而成的？

答案：
题图甲电压表有 $0～3\ V$ 和 $0～15\ V$ 两个量程。图乙中电压表的读数为 $2.50\ V$。小量程电流表（表头）串联一个分压电阻即可改装成电压表，如图所示。

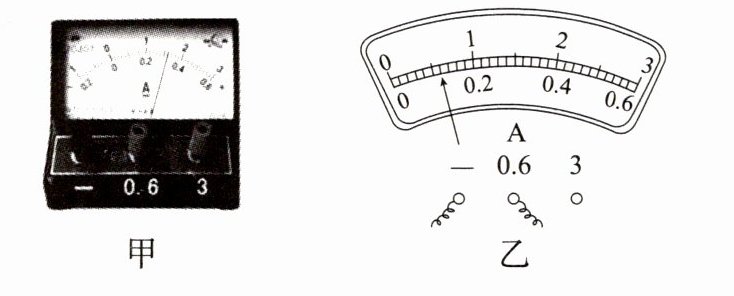

3. 图甲是学生用的电流表，该电流表的量程有哪几个？图乙中电流表的读数是多少？电流表是怎样由小量程电流表（表头）改装而成的？

答案：

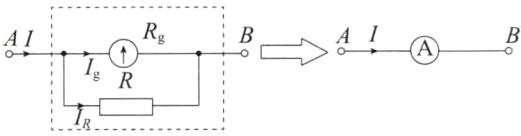

题图甲电流表有 $0～0.6\ A$ 和 $0～3\ A$ 两个量程，图乙电流表的读数为 $0.12\ A$。小量程电流表（表头）并联一个分流电阻即可改装成量程较大的电流表，如图所示。

判断下列说法的正误并和同学交流（正确的打“√”，错误的打“×”）。
1. 串联电路两端的总电压一定比该电路中某一用电器两端的电压高。（ ）
2. 并联电路干路上的电流一定比通过某一支路的电流大。（ ）
3. 电路中电阻的个数越多，电路的总电阻越大。（ ）
4. 两个电阻并联，如果一个电阻增大（另一个电阻不变），则总电阻减小。（ ）
5. 将小量程电流表改装成电压表需要并联一个电阻。（ ）
6. 电流表中并联的电阻的作用是分去一部分电压。（ ）

答案： 1.√　2.√　3.×　4.×　5.×　6.×

##### 主题探索一 串、并联电路中的规律
###### 问题情境

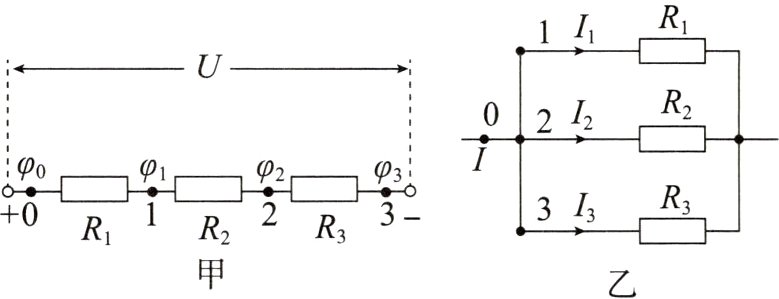

如图甲所示，电阻R1、R2、R3组成串联电路。如图乙所示，电阻R1、R2、R3组成并联电路。

1. 串联电路中电流为什么处处相等？各电阻两端电压与电阻存在怎样的关系？
2. 串联电路两端的总电压U为什么等于各电阻两端电压之和？
3. 如何证明串联电路总电阻等于各电阻之和？
4. 为什么并联电路总电流等于各支路电流之和？
5. 为什么并联电路的总电压等于各支路电压？各支路的电流与电阻存在怎样的关系？
6. 如何证明并联电路总电阻的倒数等于各支路电阻倒数之和？

答案： 1. 由于恒定电流电路中各处电荷的分布是稳定的，在任何位置的电荷都不可能越来越多或越来越少。在串联电路中，电路中各处的电荷分布保持不变，相同时间内通过 $0$、$1$、$2$、$3$ 各点的电荷量必然相等，因此串联电路中电流处处相等。
根据欧姆定律知 $\frac{U_{01}}{R_{1}}=\frac{U_{12}}{R_{2}}=\frac{U_{23}}{R_{3}}$，即串联电路中各电阻两端的电压与电阻成正比。
2. 图甲中，如果以 $\varphi_{0}$、$\varphi_{1}$、$\varphi_{2}$、$\varphi_{3}$ 分别表示电路中 $0$、$1$、$2$、$3$ 各点的电势，以 $U_{01}$、$U_{12}$、$U_{23}$、$U_{03}$ 分别表示 $0$ 与 $1$、$1$ 与 $2$、$2$ 与 $3$、$0$ 与 $3$ 之间的电势差，有 $U_{01}=\varphi_{0}-\varphi_{1}$，$U_{12}=\varphi_{1}-\varphi_{2}$，$U_{23}=\varphi_{2}-\varphi_{3}$，所以 $U_{01}+U_{12}+U_{23}=\varphi_{0}-\varphi_{3}=U_{03}$，即串联电路两端的总电压等于各部分电路两端的电压之和。
3. 电阻串联起来接入电路，作为一个整体，它相当于一个电阻 $R$，由于 $U_{03}=U_{01}+U_{12}+U_{23}$，即 $IR = IR_{1}+IR_{2}+IR_{3}$，故 $R = R_{1}+R_{2}+R_{3}$，即串联电路总电阻等于各电阻之和。
4. 图乙中，只有在相同时间内流过干路 $0$ 点的电荷量等于进入各支路 $1$、$2$、$3$ 各点的电荷量之和，才能保证电路中各处的电荷的分布不变，因此有 $I = I_{1}+I_{2}+I_{3}$，即并联电路总电流等于各支路电流之和。
5. 图乙中，不考虑导线的电阻，$0$、$1$、$2$、$3$ 各点之间没有电势差，它们具有相同的电势。同样，几个电阻右边的电势也相同，因此 $U = U_{1}=U_{2}=U_{3}$，即并联电路总电压与各支路电压相等。
根据欧姆定律和并联电路电压关系知，$I_{1}R_{1}=I_{2}R_{2}=I_{3}R_{3}$，即并联电路各支路的电流与电阻成反比。
6. 电阻并联接入电路，作为一个整体，它相当于一个电阻 $R$，由于 $I = I_{1}+I_{2}+I_{3}$，所以 $\frac{U}{R}=\frac{U}{R_{1}}+\frac{U}{R_{2}}+\frac{U}{R_{3}}$，故 $\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}+\frac{1}{R_{3}}$，即并联电路总电阻的倒数等于各支路电阻的倒数之和。
