《2025年同步解析与测评课时练人民教育出版社物理必修第三册人教版增强版》

3.读数
读数时，先读固定刻度B上的刻度，并观察B上的半毫米刻度线是否露出；再读可动刻度E上的刻度，需要估读一位；综合B及E的读数得到被测长度为$l=$固定刻度示数 + 可动刻度示数(估读一位)×0.01 mm。

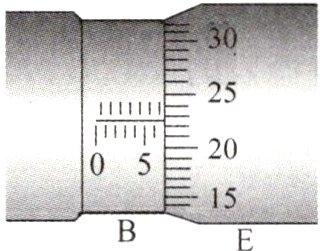

如图所示，某同学练习使用螺旋测微器测量物体的长度。被测物体的长度为______mm。

答案： 6.725(6.724～6.729均可)

4.使用
(1)校零位：先使F与A接触，E的左边缘与B的零刻度线对正。
(2)测量：将被测物体夹在F与A之间，旋转D，当F快靠近物体时，停止使用D，改用D'，听到“喀喀”声时停止。
(3)读数。
5.注意事项
读数时要估读到0.001 mm，即测量结果若以mm为单位，则小数点后面应该有三位数字。若在测量中发现可动刻度中某刻线正好与固定刻度的水平线对齐，则最后一位读数要补上一个0，如某同学读出的长度为“6.32 mm”，该数据的有效数字位数是错的，应改为6.320 mm。

答案：

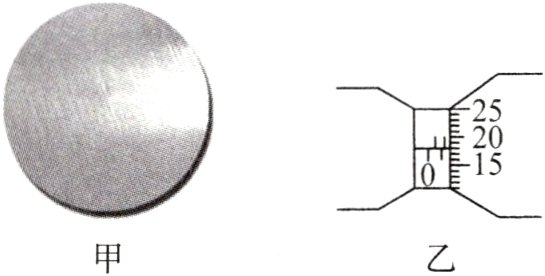

【例1】某同学用螺旋测微器测量一薄金属圆片(图甲所示)的厚度，如图乙所示，该金属圆片的厚度的测量值为______mm。

答案： [例1] 1.680(1.679～1.681均正确)

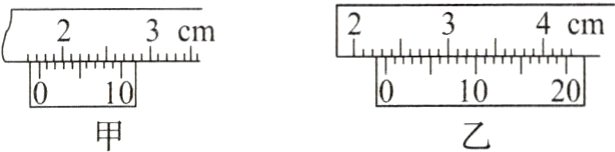

【例2】(1)图甲、乙所示的游标卡尺的读数分别为______mm、______mm。

(2)用螺旋测微器测量一金属丝的直径如图丙所示，金属丝的直径为______mm。

答案： [例2]
(1)17.5 23.35
(2)0.641(0.640～0.643均可)

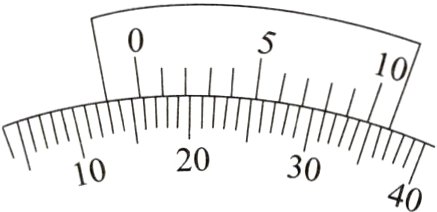

【例3】在一些实验中需要较准确地测量物体转过的角度，为此人们设计了这样的仪器：一个可转动的圆盘，在圆盘的边缘标有刻度(称为主尺)，圆盘外侧有一个固定不动的圆弧状的游标尺，如图所示(图中画了圆盘的一部分和游标尺)。主尺上标出对应的圆心角的大小，游标尺上把与主尺上19°对应的圆心角等分成10格。试根据图中所示的情况读出此时游标尺上的零刻度线与圆盘的零刻度线所夹的角为______。

答案： 15.8°
