2. 如图所示，A、B间的电压恒为U，在滑动变阻器的滑片P逐渐向上移动的过程中，灯泡上的电压值（ ）

A. 一直为U
B. 一直为0
C. 逐渐增大到U
D. 逐渐减小到0

答案： C

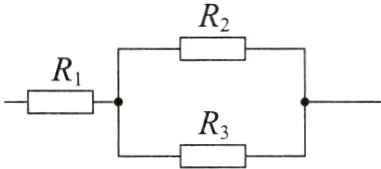

3. 如图所示，三个完全相同的电阻，阻值R1 = R2 = R3，接在电路中，则它们两端的电压之比为（ ）

A. 1∶1∶1
B. 1∶2∶2
C. 1∶4∶4
D. 2∶1∶1

答案： D

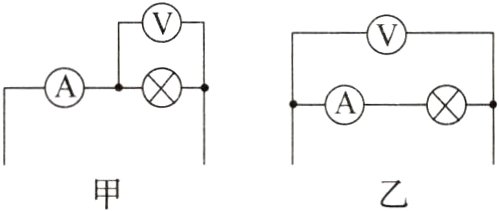

4. （多选）甲、乙两图分别为测灯泡电阻R的电路图，下列说法正确的是（ ）

A. 甲图的接法叫电流表外接法，乙图的接法叫电流表内接法
B. 甲中R测＞R真，乙中R测＜R真
C. 甲中误差由电压表分流引起，为了减小误差，应使R≪RV，故此法测较小电阻好
D. 乙中误差由电流表分压引起，为了减小误差，应使R≫RA，故此法测较大电阻好

答案： ACD

5. 有一小量程电流表，内阻Rg = 10 Ω，满偏电流Ig = 3 mA。
（1）要把它改装成量程为0～3 V的电压表，应串联一个多大的电阻？改装后电压表的内阻是多大？
（2）要把它改装成量程为0～0.6 A的电流表，需要并联一个多大的电阻？改装后电流表的内阻是多大？

答案：
(1)$990\ \Omega$　$1000\ \Omega$　
(2)$0.05\ \Omega$　$0.05\ \Omega$
