实验2 金属丝电阻率的测量
一、实验思路
电阻率是反映材料导电性能的物理量，要测量金属电阻丝的电阻率，你认为如何设计实验？需要测量哪些物理量？选用什么器材？

答案：
可用下图所示电路做此实验。 取一段金属电阻丝(电路图中R)连接到实验电路中，只要测出电阻丝的电阻R、长度l和直径d(S = $\frac{\pi d^{2}}{4}$)，就可以算出该电阻丝所用材料的电阻率，即$\rho=\frac{SR}{l}=\frac{\pi d^{2}R}{4l}$。需要测量金属电阻丝的电阻R、长度l和直径d三个物理量。1.电阻的测量：按实验电路图连接实物电路。改变滑动变阻器滑片的位置，读取多组电压、电流值，通过U - I图像求得电阻R。2.电阻丝有效长度的测量：用刻度尺测量电阻丝接入电路的有效长度l，反复测量多次，得到有效长度的平均值。3.电阻丝直径的测量：因为电阻丝比较细，所以直接用刻度尺测量会产生较大的误差，可以用以下两个方案测量。
(1)累积法测量：将电阻丝紧密缠绕在一圆柱体上，用刻度尺测出总宽度，再除以圈数。如图所示。
(2)用游标卡尺或螺旋测微器测量：在电阻丝的不同位置测量3次，求直径的平均值。所用器材：被测金属丝、螺旋测微器(或游标卡尺)、毫米刻度尺、电压表、电流表、开关及导线、电池、滑动变阻器等。

四、数据分析
根据实验测得的电阻丝的直径d、长度l和电压表、电流表的读数U、I，怎样计算电阻丝的电阻率？

答案： 建立U - I坐标系，将测量的U、I值在坐标系中描点作出图像，利用U - I图像求出电阻R，再由电阻定律$R = \rho\frac{l}{S}$，得$\rho=\frac{RS}{l}=\frac{\pi d^{2}R}{4l}$求出电阻率。

【例1】用伏安法测量电阻丝的电阻R，并求出电阻丝的电阻率ρ。
实验器材有电压表(内阻约为50 kΩ)、电流表(内阻约为40 Ω)、滑动变阻器、电源、开关、待测电阻丝(电阻约为250 Ω)及导线若干。要求电流、电压能从0开始调节。
(1)在虚线框中画出测量电阻R的电路图。

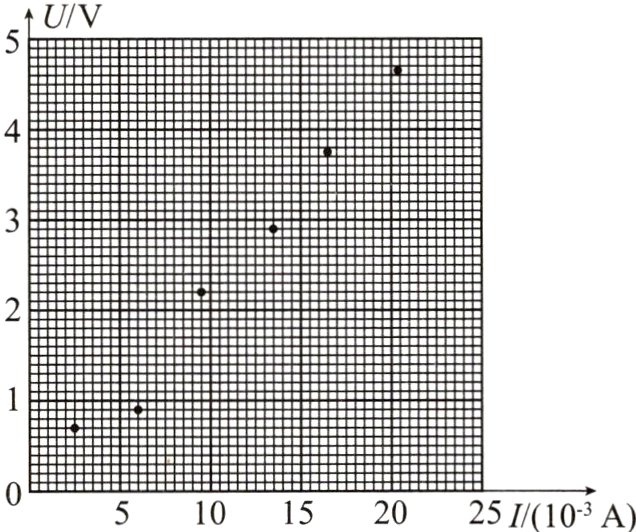

(2)坐标系中的6个点对应实验中测得的6组电流I、电压U的值，试写出根据此图求电阻R的步骤：______________________________。

(3)求出的电阻R=______Ω(保留3位有效数字)。

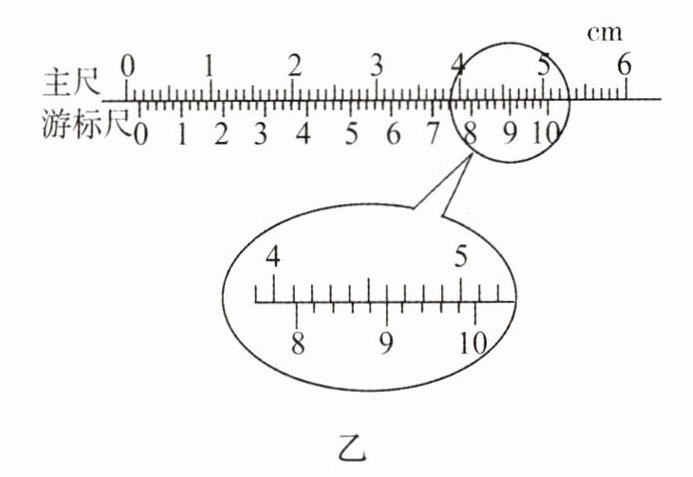

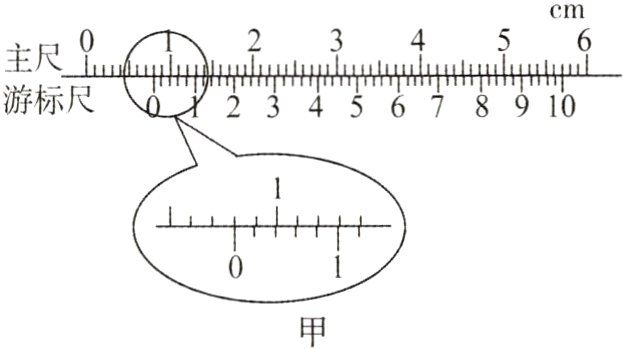

(4)待测电阻是一均匀材料制成的圆柱体，用50分度的游标卡尺测量其长度与直径，结果分别如图甲、乙所示。由图可知其长度为______cm，直径为______cm。
　
(5)由以上数据可求出ρ=______Ω·m(保留3位有效数字)。

答案：

(1)见解析图。
(2)见解析。
(3)229(221～237均正确)
(4)0.800 0.190
(5)8.12×10⁻²
解析
(1)考虑到电压表、电流表内阻的影响且要求测量时电流、电压从0开始调节，实验采用的电路图如图所示。

(2)①作U - I图线，图线为过原点的直线，使直线经过尽可能多的点，不在直线上的点均匀分布在直线两侧，偏离直线较远的点(左起第2个点)舍弃；②求该直线的斜率k，则R = k。
(3)由图线的斜率求出R = 229 Ω。
(4)题图甲读数l = 8 mm + 0×0.02 mm = 8.00 mm = 0.800 cm；题图乙读数d = 1 mm + 45×0.02 mm = 1.90 mm = 0.190 cm。
(5)由$R = \rho\frac{l}{S}$，得$\rho=\frac{RS}{l}=\frac{\pi d^{2}R}{4l}=8.12×10^{-2}\ \Omega\cdot m$。
