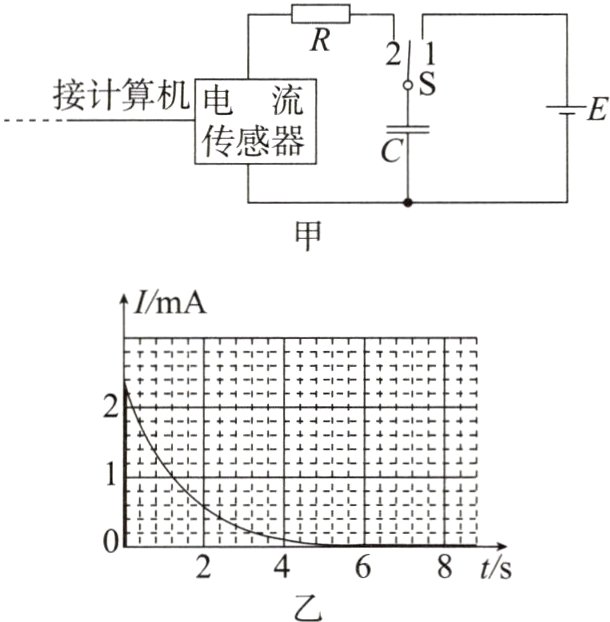

(二)电流传感器可以与计算机相连，能在很短的时间内画出电流随时间变化的图像。按图甲连接电路，提供8 V直流电源，先使开关S与1端相连，电源向电容器充电，这个过程可在短时间内完成。然后把开关S掷向2端，电容器通过电阻R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的I - t图像，如图乙。

3. 由图线可以看出电容器放电有何特点？在图中画一个竖立的狭长矩形，它的面积的物理意义是什么？
4. 怎样根据图乙的I - t图像估算电容器在整个放电过程中释放的电荷量？试着算一算。
5. 放电过程中，电流最后减小到0，说明两极板的电荷量有什么关系？

答案： 3. 由图线可知，电容器放电随时间延长变得缓慢。因为Q = It，所以竖直狭长矩形的面积表示在这段时间内电容器释放的电荷量。
4. 根据横轴与纵轴的数据可知，一个格子代表的电荷量为8×10⁻⁵C，大于半格算一个，小于半格舍去，图线所包含的格子个数为38，所以释放的电荷量是Q = 8×10⁻⁵C×38 = 3.04×10⁻³C。
5. 说明两极板带等量异种电荷，电容器所带的电荷量是指一个极板所带电荷量的绝对值。

【例1】（多选）关于电容器的充、放电，下列说法正确的是（ ）
A. 充、放电过程中外电路有变化的电流
B. 充、放电过程中外电路有恒定电流
C. 充电过程中电源提供的电能全部转化为内能
D. 放电过程中电容器中的电场能逐渐减少

答案： AD

【例2】照相机的电子闪光灯能在不到$\frac{1}{1000}$ s的短暂时间内发出强烈的闪光，这时通过闪光灯的电流相当大，有时可达几千安。照相机的电源能够提供的电流却非常小，为何电子闪光灯能发出强烈的闪光？

答案： 这是因为照相机中有电容器，照相机中的电源先给电容器充电，当闪光灯被触发后，电容器中储存的能量瞬间释放出来，从而使灯发出耀眼的白光。
