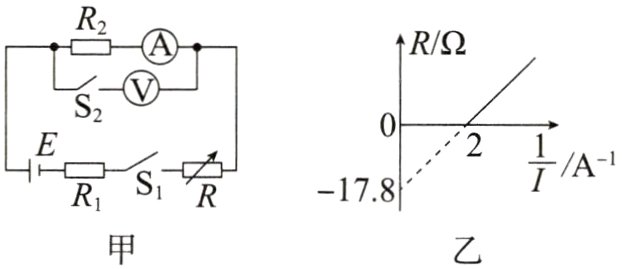

5. 一待测电源的电动势约为$9\ V$，内阻约为$5\ \Omega$，为精确测量电源的电动势和内阻，某同学从实验室借来一些实验器材，并设计了图甲所示的电路图。实验器材如下：
A. 电流表A（量程为$0～0.6\ A$，内阻约为$2\ \Omega$）
B. 电压表V（量程为$0～3\ V$，内阻约为$10\ k\Omega$）
C. 定值电阻$R_{1}=10\ \Omega$
D. 定值电阻$R_{2}=2\ \Omega$
E. 电阻箱$R$（阻值范围为$0～999.9\ \Omega$）
F. 开关、导线若干

（1）为更准确地完成实验，首先要测量电流表的内阻，将电阻箱$R$的阻值调成$0$，闭合开关$S_{1}$和$S_{2}$，电压表和电流表的读数分别为$U$和$I$，电流表的内阻的表达式为$R_{A}=$_______（用题中所给字母表示）。
（2）经过测量得知电流表的内阻为$1.8\ \Omega$，断开开关$S_{2}$，多次改变电阻箱$R$的阻值，记录对应的电流表读数，作出的$R-\frac{1}{I}$图像如图乙所示，可得电源的电动势$E =$_______$V$，内阻$r =$_______$\Omega$。（结果均保留一位小数）

答案：
(1)$\frac{U}{I}-R_{2}$
(2)8.9 4.0

6. 电动自行车的电瓶用久以后性能会下降，表现之一为电池的电动势变小，内阻变大。某兴趣小组将一辆旧电动自行车充满电，取下四块电池，分别标为A、B、C、D，测量它们的电动势和内阻。

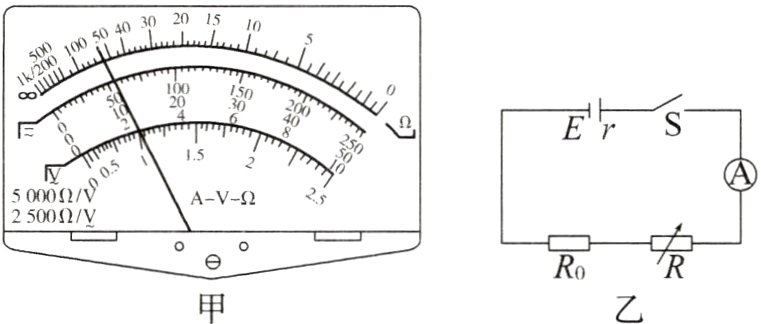

（1）用多用电表直流电压$0～50\ V$挡测量每块电池的电动势。测量电池A时，多用电表的指针如图甲所示，其读数为_______$V$。

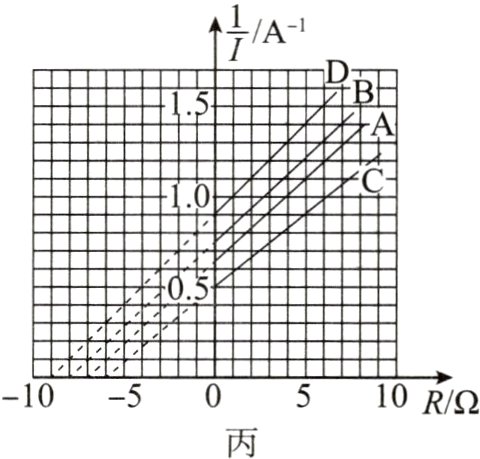

（2）用图乙所示电路测量A、B、C、D四块电池的电动势$E$和内阻$r$，图中$R_{0}$为保护电阻，其阻值为$5\ \Omega$。改变电阻箱接入电路的阻值$R$，测出对应的电流$I$，根据测量数据分别作出A、B、C、D四块电池的$\frac{1}{I}-R$图线，如图丙所示。由C的图线可知电池C的电动势$E =$_______$V$，内阻$r =$_______$\Omega$。

（3）分析图丙可知，电池_______（选填“A”“B”“C”或“D”）最优。

答案：
(1)11.0
(2)12 1
(3)C
