15. 在“测量小灯泡的电功率”实验中，小灯泡的额定电压为$2.5\ V$。

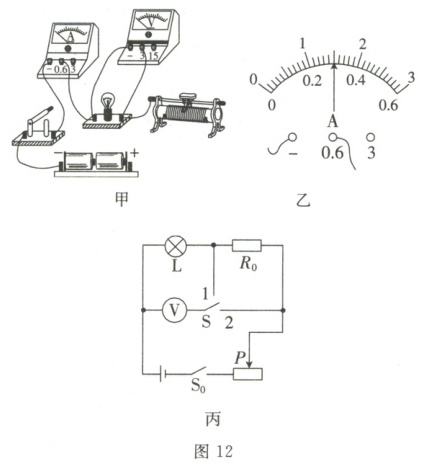

(1)用笔画线代替导线将图12甲的电路补充完整。(要求：向左移动滑动变阻器的滑片时，电流表示数变小；导线不得交叉)
(2)电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表指针明显偏转，造成这一现象的原因可能是C。
A. 电流表断路
B. 小灯泡短路
C. 小灯泡断路
(3)排除故障后，移动滑片，当电压表的示数为$2.5\ V$时，电流表的示数如图12乙所示，则小灯泡的额定电流为0.2$A$，小灯泡正常发光时的电阻约为12.5$\Omega$，小灯泡的额定功率为0.5$W$。
(4)实验时，小浩组的电流表坏了，他找来了一个已知阻值的定值电阻$R_0$，设计了如图12丙所示的电路来测额定电压为$U_{额}$的小灯泡$L$的额定功率。他的操作步骤如下：
①闭合$S_0$，开关$S$接$1$，移动滑动变阻器滑片，使电压表示数为$U_{额}$；
②保持滑片的位置不变，开关$S$接$2$，记下电压表示数$U$，则小灯泡的额定功率$P_{额}=$$\frac{U_{额}(U - U_{额})}{R_0}$(用$U_{额}$、$U$、$R_0$表示)。

答案：
(1) 滑动变阻器连入电路时，应“一上一下”，且滑片向左移动时，电流表示数变小，说明滑动变阻器连入电路的阻值变大，所以将滑动变阻器右下接线柱与开关右接线柱相连，电压表与小灯泡并联，由于小灯泡额定电压为$2.5\ V$，所以电压表选用$0 - 3\ V$量程，连线如下：
[图甲中，滑动变阻器右下接线柱与开关右接线柱相连，电压表“3”接线柱与小灯泡右接线柱相连，负接线柱与小灯泡左接线柱相连]
(2) C
(3) $0.2$；$12.5$；$0.5$
(4) ①$U_{额}$；②$\frac{U_{额}(U - U_{额})}{R_0}$
