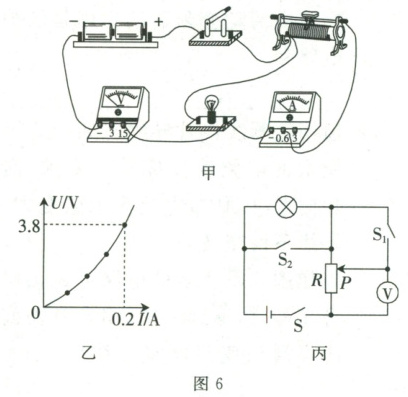

13.小明要测量标有“3.8 V”字样的小灯泡正常发光时的电阻,他选择了一些器材如下:两节新干电池,滑动变阻器,电压表,电流表,开关,若干导线。然后他连接了如图 6 甲所示的电路。
(1)同组的小芳发现小明所选的器材不能完成此实验,原因是
(2)改进后小明还测量了小灯泡在不同电压下的电流,并根据所测得的数据绘制了小灯泡的$U-I$图像,如图 6 乙所示,可计算出小灯泡正常发光时的电阻是
(3)上述实验结束后,小明又设计了如图 6 丙所示的电路,只用电压表来测量标有“2.5 V”字样的小灯泡正常发光时的电阻。已知滑动变阻器$R$的最大阻值为$15\ \Omega$,电源电压恒定,其测量过程如下:
①闭合开关 S、$S_2$,断开开关$S_1$,将滑动变阻器的滑片移到最上端,电压表示数为 4.5 V;
②
③闭合开关 S、$S_2$,断开开关$S_1$,保持滑动变阻器滑片的位置不变,电压表示数为 3 V;
④小灯泡正常发光时的电阻为

(1)同组的小芳发现小明所选的器材不能完成此实验,原因是
电源电压为3V(两节干电池电压)小于小灯泡额定电压3.8V
。小芳还发现电路连接也有错误,请你在接错的那根导线上画“×”,并另画一根导线,使电路连接正确。(2)改进后小明还测量了小灯泡在不同电压下的电流,并根据所测得的数据绘制了小灯泡的$U-I$图像,如图 6 乙所示,可计算出小灯泡正常发光时的电阻是
19
$\Omega$。由图像可知电流与电压并不成正比,原因是灯丝的电阻随温度升高而增大
。(3)上述实验结束后,小明又设计了如图 6 丙所示的电路,只用电压表来测量标有“2.5 V”字样的小灯泡正常发光时的电阻。已知滑动变阻器$R$的最大阻值为$15\ \Omega$,电源电压恒定,其测量过程如下:
①闭合开关 S、$S_2$,断开开关$S_1$,将滑动变阻器的滑片移到最上端,电压表示数为 4.5 V;
②
闭合开关S、S₁,断开开关S₂
(填三个开关闭合与断开情况),移动滑动变阻器的滑片,使电压表示数为2.5
V,这时小灯泡正常发光;③闭合开关 S、$S_2$,断开开关$S_1$,保持滑动变阻器滑片的位置不变,电压表示数为 3 V;
④小灯泡正常发光时的电阻为
10
$\Omega$。
答案:
(1)电源电压为3V(两节干电池电压)小于小灯泡额定电压3.8V;(在甲图中,将电压表并联在滑动变阻器和灯泡两端的导线改接到灯泡两端,画图略)
(2)19;增大
(3)②闭合开关S、S₁,断开开关S₂;2;④10
(2)19;增大
(3)②闭合开关S、S₁,断开开关S₂;2;④10
