8. 利用图 4-4-3 所示的电路探究影响导体电阻大小的因素，演示板上固定有$a$、$b$、$c$、$d$ 四根合金丝，长度关系为$L_a = L_b = \frac{1}{2} L_c = \frac{1}{2} L_d$，横截面积关系为$S_a = S_b = S_c = \frac{1}{2} S_d$，其中$a$、$c$、$d$均为镍铬合金丝，$b$为锰铜合金丝。将导线$P$、$Q$分别接在同一根合金丝两端的接线柱上。下列说法正确的是(A)

A.选用 $a$ 和 $b$ 进行实验，可以探究导体电阻跟导体材料的关系
B.选用 $c$ 和 $d$ 进行实验，可以探究导体电阻跟导体长度的关系
C.选用 $a$ 和 $c$ 进行实验，可以探究导体电阻跟横截面积的关系
D.选用 $b$ 和 $d$ 进行实验，可以探究导体电阻跟导体材料的关系

答案： A

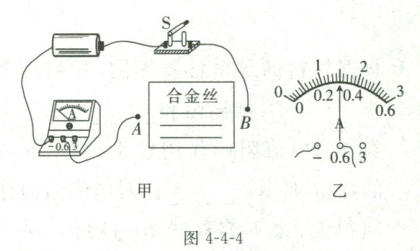

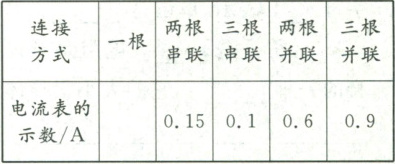

9. 学习电学知识后，小明对影响电阻大小的部分因素进行了探究，实验器材有开关、电流表、新的干电池各一个，三根完全相同的合金丝，若干导线。连接如图 4-4-4 甲所示的电路，小明将合金丝以不同方式分别接入电路$A$、$B$之间，闭合开关$S$后，记录的数据如下表所示。根据实验数据，完成下列习题。

(1)图 4-4-4 乙是将一根合金丝接入电路时电流表的示数，请将其填入下表中。
(2)分析数据可知，导体电阻的大小跟导体的材料、长度和横截面积的关系如下：
A. 导体的材料和横截面积相同时，导体电阻的大小与其长度成正比(选填“正比”或“反比”)。
B. 导体的材料和长度相同时，导体电阻的大小与其横截面积成反比(选填“正比”或“反比”)。
(3)若实验中一根横截面积为$1 mm^2$的合金丝的电阻为$5 \Omega$，则这根合金丝的长度是5$m$。(已知长为$1 m$、横截面积为$1 mm^2$的该合金丝的电阻为$1 \Omega$。)

答案：
(1) $0.3$
(2) A. 横截面积；正比
B. 长度；反比
(3) $5$
