《2025年作业本江西教育出版社九年级物理上册教科版》

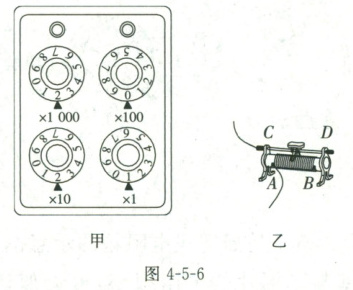

8. 如图4-5-6甲所示，电阻箱的读数为2089$\ \Omega$。如图4-5-6乙所示，当滑动变阻器的滑片向左滑动时，滑动变阻器连入电路中的电阻变小(选填“变大”“变小”或“不变”)。

答案： 2089；变小

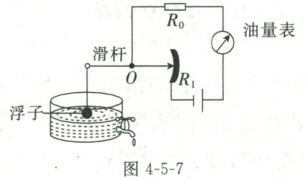

9. (多选)图4-5-7是一种测定

油

箱内油量的装置示意图，其中$R_0$为保护电阻，$R_1$是滑动变阻器的电阻片，滑杆可以绕固定轴$O$转动，另一端固定着浮子。油箱中的油量变化时，浮子随液面升降，带动滑杆，使滑片上下移动，从而改变电路中油量表的示数。下列分析合理的是(BC)

A.该油量表由电压表改装而成
B.该油量表由电流表改装而成
C.油箱中油量减少时，$R_1$接入电路中的阻值增大
D.油箱中油量减少时，$R_1$接入电路中的阻值减小

答案： BC

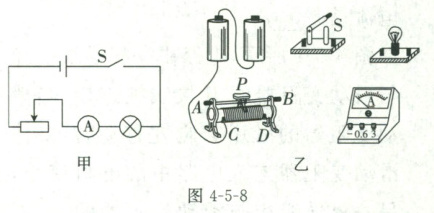

10. 图4-5-8所示为“探究用滑动变阻器改变电路中的电流”实验。请完成下列习题。

(1)请根据图甲的电路图连接好图乙的实物电路。(电路中的电流小于$0.6\ A$)
(2)当电路中接入滑动变阻器后，在闭合开关前，滑片$P$应调到最右(选填“左”或“右”)端。
(3)滑动变阻器的作用是保护电路和改变电路中的电流。
(4)在变阻器的上面两个或下面两个接线柱同时接入电路的两种情况下，变阻器都不起变阻作用。

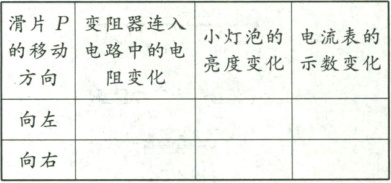

(5)按照连接好的电路进行实验，请将下表中的证据补充完整。

答案：
(1) （实物连接提示：电源正极→开关→滑动变阻器（一上一下，如C和B）→电流表（0-0.6A量程）→灯泡→电源负极，导线不交叉）
(2) 右
(3) 保护电路；改变电路中的电流
(4) 上面两个；下面两个
(5)
|滑片P的移动方向|变阻器连入电路中的电阻变化|小灯泡的亮度变化|电流表的示数变化|
|----|----|----|----|
|向左|变小|变亮|变大|
|向右|变大|变暗|变小|
