《2025年作业本江西教育出版社九年级物理上册教科版》

8. 下列事例，属于防止电流热效应产生危害的是(D)

A.养鸡场使用电热孵化器孵小鸡
B.家里使用电热水壶烧水
C.小明妈妈用电熨斗熨衣服
D.电脑温度过高时，风扇会及时启动，给电脑降温

答案： D

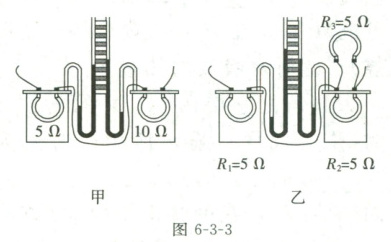

9. 某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。他们用的实验器材如图6-3-3所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。
(1)实验中通过观察U形管中液面高度差，可以比较电流通过导体产生热量的多少，这种方法叫转换法。
(2)图6-3-3甲中将两段阻值不同的电阻丝串联(填电路连接方式)，是为了探究电流产生的热量与电阻大小的关系。
(3)如图6-3-3乙所示，在其中一个容器的外部，将一个相同阻值的电阻丝和这个容器内的电阻丝并联。$R_3$与$R_2$并联的目的是使通过$R_1$与$R_2$的电流不同。

答案：
(1)液面高度差；转换法
(2)串联；电阻
(3)电流

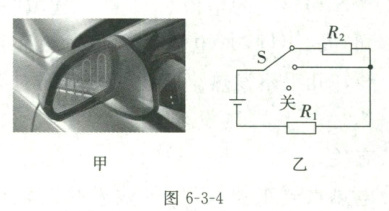

10. 小明家新买了一辆汽车，它具有后视镜加热功能，如图6-3-4甲所示。通过观察和研究，他了解到该功能有高温、低温和关三个挡位，根据气温、雨水情况自动切换。电路简图如图6-3-4乙所示，$R_1$的阻值为$16\ \Omega$，低温挡的功率为$24\ W$。电源电压为$24\ V$，S为挡位切换开关。$R_1$和$R_2$为电热丝。求：
甲
乙
(1)高温挡工作时，通过$R_1$的电流；
(2)低温挡工作时，$5\ min$内产生的热量；
(3)电热丝$R_2$的阻值。

答案：
(1)高温挡工作时，$R_1$单独接入电路，通过$R_1$的电流：
$I_1 = \frac{U}{R_1} = \frac{24\ V}{16\ \Omega} = 1.5\ A$。
(2)低温挡工作时，$5\ min$内产生的热量：
已知低温挡功率$P_{低}=24\ W$，时间$t = 5\ min = 300\ s$，
根据$Q = W = P_{低}t$，可得$Q = 24\ W×300\ s = 7200\ J$。
(3)当$S$接$1$时，$R_1$、$R_2$串联，总电阻最大，根据$P = \frac{U^{2}}{R}$，此时总功率最小，为低温挡。
由$P = \frac{U^{2}}{R}$可得，低温挡时电路的总电阻：
$R_{总}=\frac{U^{2}}{P_{低}}=\frac{(24\ V)^{2}}{24\ W}=24\ \Omega$。
根据串联电路电阻特点$R_{总}=R_1 + R_2$，可得$R_2$的阻值：
$R_2 = R_{总}-R_1 = 24\ \Omega - 16\ \Omega = 8\ \Omega$。
综上，答案依次为：
(1)$1.5\ A$；
(2)$7200\ J$；
(3)$8\ \Omega$。
