9. 图3-3-6所示的是我国某款手机搭载的自主知识产权的芯片，它属于集成电路电路。在给这款手机的“锂离子聚合物”电池充电的过程中，电能转化成其他形式的能。

答案： 集成电路；电

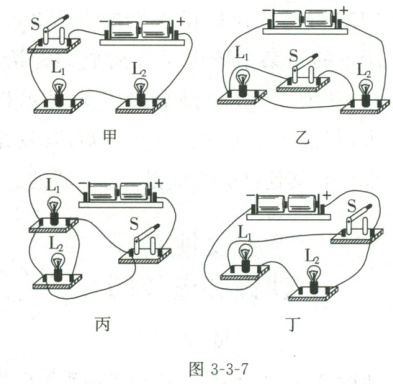

10. 实验小组的同学连接了如图3-3-7所示的四个电路来探究开关的控制作用。下列判断正确的是(D)

A.甲图中，开关$S$只控制$L_1$
B.乙图中，闭合开关$S$，两灯都亮
C.丙图中，闭合开关$S$，$L_1$亮，$L_2$不亮
D.丁图中，断开开关$S$，$L_1$不亮，$L_2$亮

答案： D

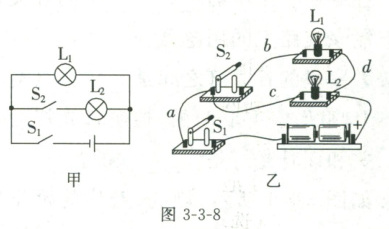

11. 在“连接并联电路”的实验中，小蓝设计了如图3-3-8甲所示的电路图。
（1）按图甲连接电路时，开关应处于断开状态。小华同学发现小蓝连接的电路（图乙）是错误的，只需将导线b、d的右端互换接线柱就行。
（2）电路改接正确后，闭合所有开关，灯$L_1$发光，灯$L_2$不亮。于是小蓝断开所有开关，交换两灯位置后，再闭合所有开关，$L_2$发光，$L_1$不亮，则电路故障可能是D。
A. $L_1$的灯丝断路
B. 干路上某根导线断路
C. $L_2$的灯丝断路
D. $S_2$支路上某根导线断路
（3）利用图甲电路，继续探究开关$S_2$的作用，小蓝先后断开或闭合开关，完成了两次实验。开关断开或闭合的最佳顺序应为先闭合S1，再闭合或断开S2。

答案： （1）断开；b；d
（2）D
（3）S1；S2
