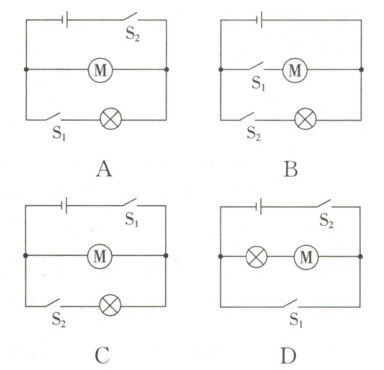

11. 我国已成为全球无人机领域的重要参与者。如图7所示的无人机，当闭合开关$S_{2}$时，指示灯亮起；再闭合开关$S_{1}$，电动机启动，无人机起飞。下
列电路设计符合要求的是(B)

答案： B

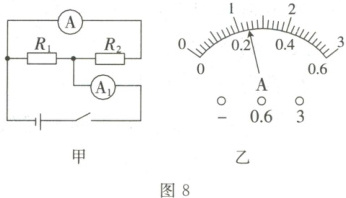

12. 在图8甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图8乙所示，则通过电阻$R_{1}$和$R_{2}$的电流分别是(C)

A.1.2 A，0.22 A
B.0.98 A，0.22 A
C.0.96 A，0.24 A
D.0.24 A，1.2 A

答案： C

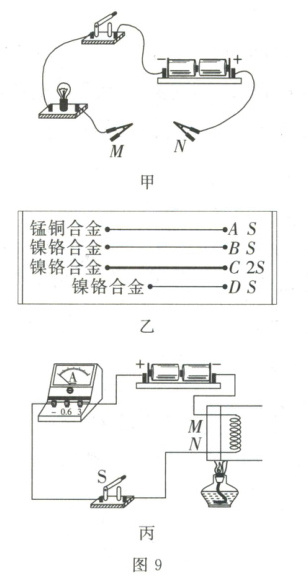

13. 王同学用如图9甲所示的电路探究影响电阻大小的因素，图9乙是备用的几种导体(A、B、C、D代表导体，S代表导体的横截面积)。
(1)在图甲中的M、N之间接入不同导体时，可通过灯泡的亮度来判断导体的电阻大小。
(2)为了探究导体的电阻与导体长度的关系，在图甲中的M、N之间应接入图乙中的B、D(填导体的代表字母)，这是为了控制横截面积和材料相同，这种研究方法叫控制变量法。
(3)若在图甲中的M、N之间接入导体A、B，可探究导体的电阻与材料的关系。
(4)完成上述实验后，王同学进一步进行了如图9丙所示的实验，他把M、N与废白炽灯中的钨丝连接，闭合开关S后，用酒精灯给钨丝加热，可以观察到电流表示数变小，这表明：温度升高，钨丝的电阻变大。

答案：
(1)灯泡的亮度
(2)B、D；材料；控制变量
(3)材料
(4)变大
