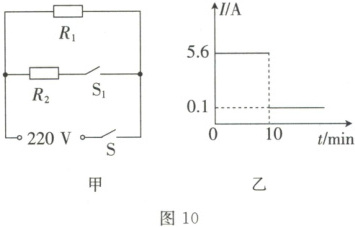

14.某电饭锅内部电路简图如图 10 甲所示，S 为总开关，$S_1$为自动控制开关。当$S_1$闭合时为煮饭过程，饭煮好后会自动断开进入保温过程。某同学用仪表测量出了该电饭锅煮饭和保温全过程的电流随时间变化的图像如图 10 乙所示。电饭锅的工作电压恒为 220 V。
(1)电阻$R_1$的功率是多少？
(2)煮饭过程中消耗的电能是多少？
(3)若想用家里的电能表较准确地测出电饭锅正常工作时煮饭消耗的电能，请提出两点测量中的注意事项。

答案：
(1) $S$ 闭合、$S_1$ 断开时，电路中只有 $R_1$ 接入电路，电流较低，为保温状态，由图乙可知，保温电流为 $0.1\ A$，根据 $P = UI$：
$P_1 = U × I_{保温} = 220 × 0.1 = 22 W$。
(2) 煮饭过程中，$S$ 和 $S_1$ 都闭合，$R_1$ 和 $R_2$ 并联，总电流为 $5.6\ A$，煮饭时间为 $10\ min = 600 \ s$，消耗的电能为：
$W = U × I_{总} × t = 220 × 5.6 × 600 = 739200\ J = 0.21\ kW·h$。
(3) 测量注意事项：
确保电饭锅正常工作，电压为 $220\ V$。
测量时间要准确，记录煮饭开始和结束时间。
