1. 滑动变阻器主要由金属杆、
电阻丝
、瓷筒
、金属滑片(或“滑片”)
等部分构成。紧密缠绕在瓷筒上的每圈电阻丝之间接触的部位都是彼此绝缘
的。
答案:
电阻丝、瓷筒、金属滑片(或“滑片”),绝缘
2. 某滑动变阻器标有“$100\ \Omega \ \ 5\ A$”字样,它表示这种变阻器的电阻变化范围是
0~100
$\ \Omega$,允许通过的最大电流是5
$\ A$。
答案:
0~100;5
3. 如图4-5-1所示,电路中一根导线已经与滑动变阻器的$B$接线柱连接,当滑动变阻器的滑片$P$向左移动时,要使滑动变阻器连入电路中的电阻变小,另一根导线应与滑动变阻器的

C
(选填“$A$”“$C$”或“$D$”)接线柱连接。滑动变阻器是通过改变电阻丝的长度
来改变连入电路中的电阻大小的。
答案:
$C$;长度
4. 图4-5-2所示的是小雨自制的简易调光灯,其中铅笔芯是

导体
(选填“导体”或“绝缘体”)。闭合开关,回形针沿铅笔芯向左移动的过程中,灯的亮度会变亮
(选填“变亮”“变暗”或“不变”)。
答案:
导体;变亮

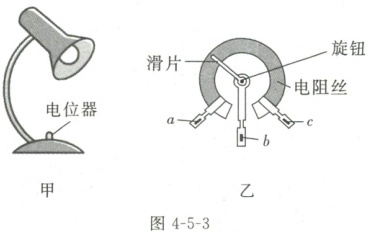

5. 如图4-5-3所示,甲为亮度可调的台灯,电位器是调节其亮度的装置,乙为电位器的内部结构示意图,$a$、$b$、$c$是它的三个接线柱,旋钮带动滑片转动,电位器应与灯泡

串联
(选填“串联”或“并联”),电位器实质上相当于一个变阻器。若要逆时针旋转旋钮时灯泡变暗,则需将a和b
(选填“$a$和$b$”“$a$和$c$”或“$b$和$c$”)接线柱接入电路。
答案:
串联;a和b
6. 图4-5-4是插塞式电阻箱的示意图,铜塞与厚铜片的电阻很小,可近似认为是$0$。在如图所示的情景中,该电阻箱的有效电阻为

50
$\ \Omega$;当铜塞全部被拔出后,该电阻箱的有效电阻为80
$\ \Omega$。
答案:
50;80
7. 如图4-5-5所示,闭合开关$S$前,滑动变阻器的滑片$P$应移到

b
(选填“$a$”或“$b$”)端,这样做的目的是保护电路
。闭合开关,当向左移动滑片$P$时,灯泡变亮
(选填“亮”或“暗”)。
答案:
b;保护电路;亮
