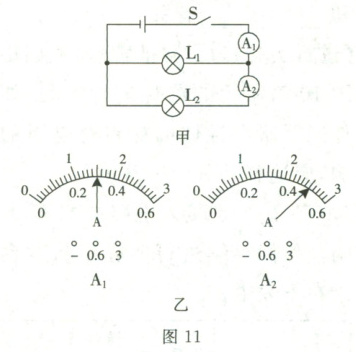

12. 请据图 11 作答：
(1) 灯泡 $L_1$、$L_2$ 的连接方式是什么？
(2) 电流表 $A_1$、$A_2$ 分别测量谁的电流？
(3) 电流表 $A_1$、$A_2$ 的示数和通过 $L_1$ 的电流分别是多少？

答案：
(1) 并联
(2) A1测量干路电流，A2测量L2支路电流
(3) A1示数1.5A，A2示数0.5A，通过L1的电流1A

13. 如图 12 所示，已知电源电压为 9 V，电压表 $V_1$、$V_2$ 的规格相同，闭合开关 S，电压表 $V_1$ 的示数为 6 V，通过灯泡 $L_2$ 的电流为 0.5 A。
(1) 灯泡 $L_1$ 和 $L_2$ 两端的电压分别是多少？
(2) 通过灯泡 $L_1$ 的电流是多少？电流表的示数是多少？
(3) 若灯泡 $L_1$ 的灯丝被烧断，则电压表 $V_1$ 和电压表 $V_2$ 的示数分别是多少？

答案：
(1) 已知电源电压 $U = 9V$，电压表 $V_1$ 的示数为 $6V$，即 $L_1$ 两端的电压 $U_1 = 6V$，
根据串联电路电压特点，$L_2$ 两端的电压 $U_2 = U - U_1 = 9V - 6V = 3V$。
(2) 因为 $L_1$ 和 $L_2$ 串联，根据串联电路电流特点，通过 $L_1$ 的电流 $I_1$ 等于通过 $L_2$ 的电流 $I_2$，已知 $I_2 = 0.5A$，所以 $I_1 = 0.5A$，电流表的示数 $I = I_1 = I_2 = 0.5A$。
(3) 若 $L_1$ 的灯丝被烧断，电路断路，此时电压表 $V_1$ 两端通过 $L_2$ 与电源两极相连，测量的是电源电压，所以 $V_1$ 的示数为 $9V$；
电压表 $V_2$ 两端与电源断开，所以 $V_2$ 的示数为 $0V$。
综上：
(1) $U_1 = 6V$，$U_2 = 3V$；
(2) $I_1 = 0.5A$，电流表示数为 $0.5A$；
(3) $V_1$ 示数为 $9V$，$V_2$ 示数为 $0V$。

14. 灯泡用久了，灯丝的电阻是变大了，还是变小了？为什么？

答案： 答题卡：
灯丝的电阻变大了。
根据公式$R = \rho\frac{l}{S}$（其中$R$为电阻，$\rho$为电阻率，$l$为长度，$S$为横截面积），灯泡使用过程中，灯丝在高温下升华变细，即横截面积$S$变小，长度$l$基本不变，电阻率$\rho$也可能因温度等因素变化（一般金属电阻率随温度升高而增大），所以电阻$R$变大。
