《2025年作业本江西教育出版社九年级物理上册教科版》

1. 提供电能的装置叫作电源，消耗电能的装置叫作用电器。用导线把电源、用电器、开关连接起来就组成了电路。

答案： 电源；用电器；电路

2. 电路有三种状态，即通路、断路和短路。电源被短路时，用电器不能工作，而且会烧坏电源，这是绝对不允许的。

答案： 通路；断路；短路；短路

3. 形成持续电流的条件：有电源且电路闭合。

答案： 闭合

4. 简单电路是由电源、开关、用电器和导线组成的。当给充电宝充电时，充电宝相当于简单电路中的用电器；当充电宝给手机充电时，充电宝相当于简单电路中的电源。

答案： 开关；用电器；电源

5. 近年来我国的新能源汽车越来越普及，给汽车的蓄电池充电时，蓄电池相当于用电器(选填“用电器”或“电源”)；只要将车钥匙插入锁孔并顺时针旋转一下，汽车就通电了，车钥匙实质上相当于一个开关(选填“开关”或“导线”)。

答案： 用电器；开关

6. 如图 3-2-1 所示，小胡同学将铜片和锌片分别插入土豆中，用导线与发光二极管相连，发光二极管竟然亮了起来。图中插有铜片和锌片的土豆相当于电路中的
电源，插有铜片和锌片的土豆在使用过程中将化学能转化为电能。

答案： 电源；电

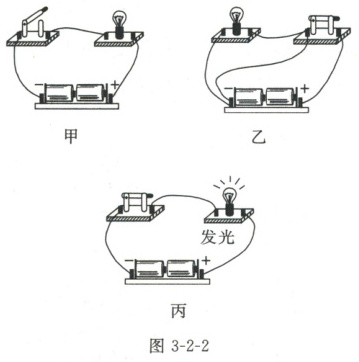

7. 如图 3-2-2 所示的三个电路，处于开路状态的是甲图，乙图处于短路状态，丙图处于通路状态。(后两空均选填“通路”“开路”或“短路”)

答案：
7. 甲；短路；通路

8. 在如图 3-2-3 所示的电路中，开关闭合，将会出现电源(选填“L₁”“L₂”或“电源”)短路现象。要使两灯都发光，可拆除导线b(选填“a”“b”或“c”)。

答案： 电源；b

9. 如图 3-2-4 所示，当只闭合开关 S₁ 时，电路处于通路状态；当 S₁、S₂ 都闭合时，电路处于短路状态。(均选填“通路”“开路”或“短路”)

答案： 通路；短路
