《2025年作业本江西教育出版社九年级物理上册教科版》

1. 图 1 所示的是电学实验中一种常用的测量仪表的表盘，它的名称叫电流表，使用时应该将它与被测对象串联。

答案： 电流；串

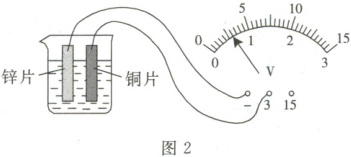

2. 如图 2 所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个简易的电池。电压表指针向右偏转至如图所示的位置，由接线可知锌片是电池的负极，此时电池两端的电压为0.6V。

答案： 锌；0.6V

3. 在如图 3 所示的电路中，只闭合开关$S_1$、$S_3$时，灯泡$L_1$、$L_2$是并联的；只闭合开关$S_2$时，灯泡$L_1$、$L_2$是串联的，此时电流表$A_1$的示数等于(选填“大于”“小于”或“等于”)电流表$A_2$的示数。

答案： 并；串；等于

4. 当滑动变阻器的滑片向 $b$ 端滑动时，下列四种接法中，变阻器连入电路中的阻值变大的是(A)

答案： A

5. 如图 4 所示，闭合开关 S 时，灯泡 $L_1$、$L_2$ 都不亮。用一根导线的两端接触 $a$、$b$ 两点时，两灯也不亮；接触 $b$、$c$ 两点时，两灯仍不亮；接触 $c$、$d$ 两点时，两灯都亮。下列分析正确的是(B)

A.灯 $L_1$ 断路
B.开关 S 断路
C.灯 $L_2$ 断路
D.上述分析均不对

答案： B

6. (多选)如图 5 所示，电源电压不变，闭合开关 S，电路各元件正常工作。一段时间后，若其中一个电表示数变大，则(BCD)

A.至少有一个灯泡亮度保持不变
B.灯 $L_1$ 可能短路
C.灯 $L_2$ 可能断路
D.另一个电压表示数会变小

答案： BCD
