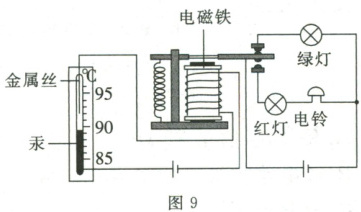

12. 图9所示的是一种温度自动报警器的原理图。当温度达到$92° C$时，关于该报警器，下列说法正确的是
(C)

A.红灯不亮，电铃不响
B.绿灯不亮，电铃不响
C.红灯亮，同时电铃响
D.绿灯亮，同时电铃响

答案： C

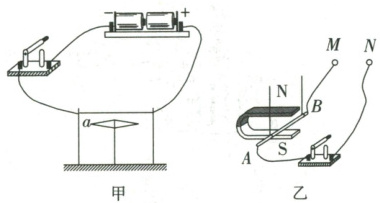

13. 同学们做了一组实验探究电与磁之间的联系，如图10所示。

(1)如图10甲所示，开关闭合前，小磁针静止时$a$端指向北方，则$a$端是小磁针的N（选填“N”或“S”）极，这是因为地球周围存在地磁场；闭合开关，观察到小磁针发生偏转，说明电流周围存在磁场。
(2)利用如图10乙所示装置研究磁场对电流的作用时，应在$M$、$N$之间接入电源(选填“灵敏电流计”或“电源”)；磁场对电流的作用方向与磁场方向、电流方向有关。
(3)如图10丙所示，电磁铁磁性强弱与线圈匝数有关。大头针互相排斥，原因是大头针被电磁铁磁化，同名磁极互相排斥。通电铁钉甲的上端为S(选填“N”或“S”)极。

答案：
(1) N；地磁场；电流周围存在磁场
(2) 电源；电流
(3) 线圈匝数；磁化；S

14. 某小组同学为了探究电流跟电阻的关系，选用电压恒为$3\ V$的学生电源，阻值分别是$5\ \Omega$、$10\ \Omega$、$20\ \Omega$、$25\ \Omega$的四个定值定阻，滑动变阻器($10\ \Omega$ $1\ A$)，开关、导线若干等器材。

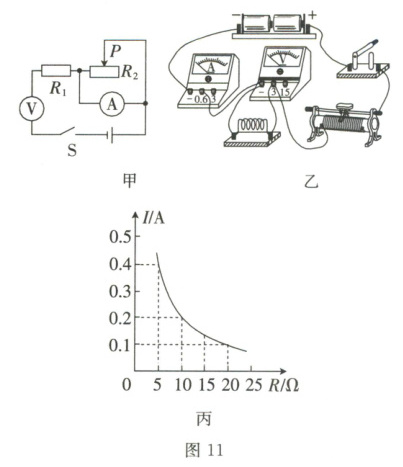

(1)图11甲是小王同学设计的电路图，他按电路图连接好电路后，闭合开关，观察到电流表指针几乎不（选填“向左”“向右”或“几乎不”）偏转。
(2)图11乙是同组的小李同学连接的电路，闭合开关前，他应将滑动变阻器的滑片移到最右(选填“左”或“右”)端。
(3)实验中多次改变定值电阻的阻值，将实验数据绘制成如图11丙所示的图像。由图像可以得出结论：电压一定时，通过导体的电流与导体的电阻成反比。又由图像可知，当导体的电阻为$25\ \Omega$时，通过该电阻的电流为0.08$A$。
(4)实验中，当接入$25\ \Omega$的电阻后，该小组同学无论怎样移动滑片，都不能使电压表示数达到原来的数值，为了保证可用电阻均能正常进行实验，必须对实验器材进行调整，则一种可行的办法是
换用最大阻值更大的滑动变阻器（如“20Ω 1A”的滑动变阻器）。

答案：
(1)几乎不
(2)右
(3)反比；0.08
(4)换用最大阻值更大的滑动变阻器（如“20Ω 1A”的滑动变阻器）
