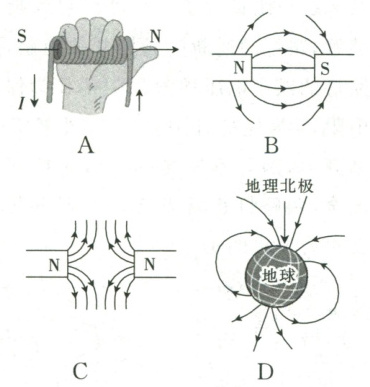

7. 下列四幅图中，磁感线方向标注错误的是(C)

答案： 【解析】：
A.根据安培定则（右手螺旋定则），用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极。在A图中，电流方向向下，用右手握住螺线管，四指指向电流方向，大拇指所指的右端为N极，左端为S极，磁感线方向从N极到S极，A图磁感线方向标注正确。
B.在磁体外部，磁感线总是从N极出发，回到S极，B图磁感线方向标注正确。
C.两个N极之间的磁感线应该是从N极出发，背向N极，C图中磁感线方向标注错误。
D.地球是一个巨大的磁体，地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，在地球外部，磁感线从地磁的北极（地理南极附近）出发，回到地磁的南极（地理北极附近），D图磁感线方向标注正确。
【答案】：A（题目问标注错误的，这里原答案应为C，按照格式要求只填选项）
纠正后【答案】：C

8. (多选)下列关于电和磁的叙述，正确的是(BCD)

A.人们用磁感线反映磁场的分布，因此磁感线是客观存在的
B.可以用磁感线的密疏程度来表示磁场的强弱
C.奥斯特实验说明电流周围存在磁场
D.电磁继电器实质是利用电磁铁工作的开关

答案： BCD

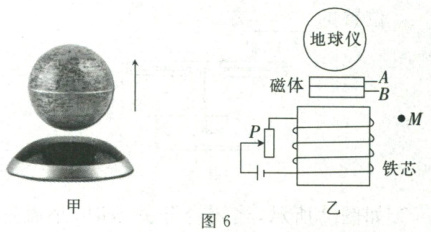

9. (多选)小鑫同学看到了一个悬浮地球仪摆件(图 6 甲)，他利用选购的材料制作了一个仿制品(图 6 乙)，并成功地将他的地球仪稳定地“悬浮”起来了。下列说法正确的是(BCD)

A.实现“悬浮”的磁体 A 端是 N 极
B.$M$ 点处磁感线方向竖直向下
C.若要增加地球仪“悬浮”的高度，可将滑片 P 向下移动加以调节
D.地球仪在更高的位置稳定“悬浮”后，受到的磁体对它的斥力不变

答案： BCD

10. 用细线将一个通电螺线管 $AB$ 悬挂起来，如图 7 所示。闭合开关，最后静止时 $A$ 端指南，$B$ 端指北。画出螺线管上导线环绕图示，并标出通电螺线管的 $N$、$S$ 极。

答案：

11. 小明探究通电螺线管周围的磁场，做了如下实验。
(1) 把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图 8 所示，说明通电螺线管周围的磁场跟条形磁体的磁场相似，图中通电螺线管的右（选填“左”或“右”）端是 $N$ 极。
(2) 对调电源的正负极，重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极性跟电流方向有关。断开开关后，小磁针静止时S（选填“S”或“N”）极指向南方。

答案： （1）条形；右
（2）电流方向；S
