《2025年作业本江西教育出版社九年级物理上册教科版》

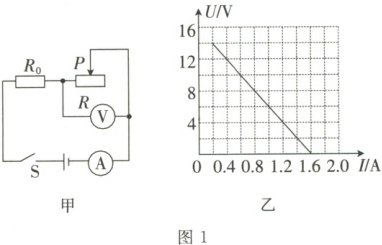

1. 如图 1 甲所示的电路，$R_0$ 为定值电阻，$R$ 为滑动变阻器，电源电压保持不变。闭合开关 $S$ 后，滑片 $P$ 从右端移动到左端的过程中，电压表示数 $U$ 与电流表示数 $I$ 的关系图像如图 1 乙所示。$R_0$ 的阻值为10$\Omega$，电源电压为18$V$。

答案： 10；18

2. 如图 2 所示，电源电压不变，闭合开关 $S$ 后，滑动变阻器的滑片 $P$ 自中点向 $b$ 端移动的过程中，电压表的示数变大，电路的总功率变小。(均选填“变大”“变小”或“不变”)

答案： 变大；变小

3. 如图 3 所示的电路，电源电压保持不变，闭合开关，将滑动变阻器的滑片 $P$ 向右移动的过程中，下列说法正确的是(BC)

A.电流表 $A$ 的示数变大，电压表 $V_1$ 的示数变小
B.电流表 $A$ 的示数变小，电压表 $V_2$ 的示数变大
C.电压表 $V_1$ 的示数与电流表 $A$ 的示数的比值不变
D.电压表 $V_2$ 的示数与电流表 $A$ 的示数的比值变小

答案： BC（原题为多选题，C选项“电压表$V_1$的示数与电流表$A$的示数的比值不变”和B选项“电流表$A$的示数变小，电压表$V_2$的示数变大”均正确 ） 。

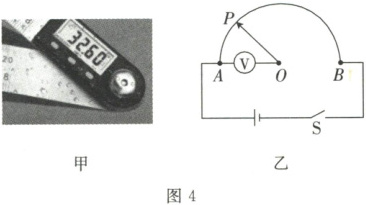

4. 图 4 甲、乙分别是创新实验小组的同学设计的一款电子量角器的实物图和电路图，其中 $AB$ 为均匀半圆弧形电阻，$O$ 点为其圆心，$OP$ 为金属滑片，可绕 $O$ 点转动，$AO$ 间连接的角度显示器是由电压表改装而成的，可用来显示$\angle AOP$的大小。当滑片 $P$ 沿顺时针方向转动时，则(B)

A.$AB$ 连入电路中的电阻变大
B.电压表的示数变大
C.电路中的电流变大
D.电路的总功率变小

答案： B

5. 如图 5 所示，电源电压保持不变，灯泡上标有“$12\ V\ 6\ W$”字样，定值电阻 $R_1=120\ \Omega$，滑动变阻器 $R_2$ 上标有“$50\ \Omega\ 1\ A$”字样，电压表的测量范围选用 $0\sim3\ V$，断开 $S_2$，闭合 $S$ 和 $S_1$，滑片 $P$ 移到 $B$ 端，灯泡刚好正常发光。
(1)求此时电路中的电流和电源电压。
(2)将滑片 $P$ 移到 $B$ 端，三个开关都闭合，$1\ \min$ 内电路消耗的电能是多少？

答案：
(1) 断开 $S_2$，闭合 $S$ 和 $S_1$，滑片 $P$ 移到 $B$ 端时，电路为灯泡 $L$ 的简单电路。
由于灯泡刚好正常发光，根据 $P = UI$，此时电路中的电流：
$I = I_L = \frac{P_L}{U_L} = \frac{6\ W}{12\ V} = 0.5\ A$。
电源电压 $U = U_L = 12\ V$。
(2)将滑片 $P$ 移到 $B$ 端，三个开关都闭合时，灯泡与电阻$R_1$并联，
由于灯泡两端的电压和灯的额定电压相等，所以灯泡正常发光，通过灯泡的电流在（1）已求出，为$0.5A$，
通过$R_1$的电流：
$I_1 = \frac{U}{R_1} = \frac{12\ V}{120\ \Omega} = 0.1\ A$，
干路电流：
$I' = I_1 + I_L = 0.1\ A + 0.5\ A = 0.6\ A$，
$1\ min$ 内电路消耗的电能：
$W = UI't = 12\ V × 0.6\ A × 60\ s = 432\ J$。
