《2025年作业本江西教育出版社九年级物理上册教科版》

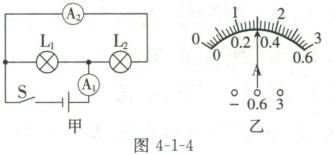

9.如图4-1-4甲所示的电路，闭合开关$S$后，两只灯泡都能发光，此时灯泡$L_1$和$L_2$是并 联的。电流表$A_1$、$A_2$分别测量干路 、L₂ (后两空均选填“$L_1$”“$L_2$”或“干路”)的电流。电流表$A_1$指针的位置如图4-1-4乙所示，若电流表$A_2$的示数是$0.6 \ A$，则$A_1$的示数应该是1.5A 。

答案： 并；干路；L₂；1.5A

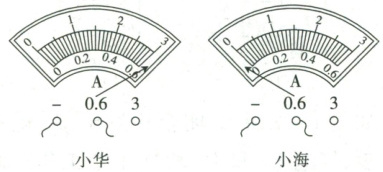

10.小华、小海、小红三名同学在做“用电流表测量电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图4-1-5所示的三种情况，请分析他们在电流表的使用上分别存在什么问题。

(1)小华同学的问题：电流表所选量程过小 。
(2)小海同学的问题：电流表正负接线柱接反了 。
(3)小红同学的问题：电流表所选量程过大 。

答案：
(1) 电流表所选量程过小
(2) 电流表正负接线柱接反了
(3) 电流表所选量程过大

11.在“用电流表测量电流”的实验中：

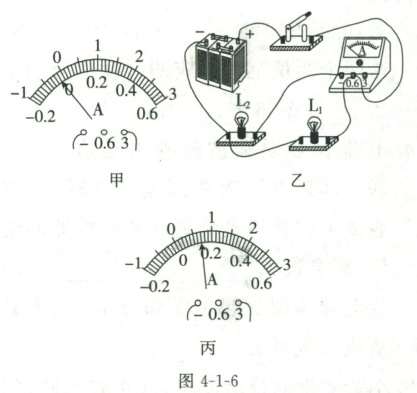

(1)闭合开关前发现电流表的指针指到如图4-1-6甲所示位置，这是因
为电流表未调零 。
(2)连接的电路如图4-1-6乙所示，则电流表测的是通过灯L₂ 的电流。正确操作后，如果电流表的示数如图4-1-6丙所示，那么通过该灯的电流是0.24 $A$。

答案：
(1)电流表未调零
(2)L₂；0.24
