8. 如图 7-1-6 所示，一个条形磁铁周围放着能自由转动的小磁针甲、乙、丙、丁。这四个小磁针静止时 N 极指向正确的是甲、丙。(磁针的黑端表示 N 极)

答案： 甲、丙

9. 小磁针静止时 N 极会自动转向地球的北(选填“北”或“南”)方。图 7-1-7 所示的是某一磁体周围磁场的部分磁感线，由磁感线分布特点可知：$a$ 点的磁场比 $b$ 点的磁场强(选填“强”或“弱”)。若在 $b$ 点放置一个可自由转动的小磁针，则小磁针静止时，其 N 极指向Q(选填“$P$”或“$Q$”)。

答案： 北；强；Q

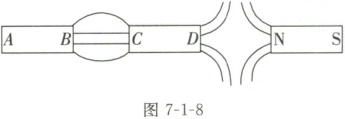

10. 三个磁体相邻磁极间的磁感线分布如图 7-1-8 所示，$D$ 端为S(选填“$N$”或“$S$”)极，$B$ 端为S(选填“$N$”或“$S$”)极。

答案： S；S

11. 下列关于磁场、磁感线的叙述，正确的是(B)

A.在磁体周围放入小磁针，磁体产生磁场，取走小磁针，磁体周围的磁场就消失了
B.某一点磁场的方向就是放在该点的小磁针静止时北极所指的方向
C.磁体的所有磁感线都是从磁体的$N$极出来，回到$S$极
D.磁体周围的磁感线是一系列真实存在的闭合曲线

答案： B

12. 地球周围地磁场的磁感线分布示意图如图 7-1-9 所示。下列说法错误的是 (D)

A.最早提出磁偏角的是我国宋代科学家沈括
B.地球内部也存在磁场，地磁南极在地理北极附近
C.指南针能指南北是因为地磁场的作用
D.地球表面的地磁场的强弱处处相同

答案： D

13. 在图 7-1-10 所示的$E$、$F$、$P$、$Q$ 四点中，与图中$A$点磁场的方向一致的是 (B)

A.$E$点
B.$F$点
C.$P$点
D.$Q$点

答案： B
