9. 图7-3-5所示的是某仓库的温度报警电路。$R_1$为热敏电阻，其阻值随温度的变化而变化，$R_2$为可调电阻。温度正常时指示灯发光，当温度升高到报警温度时，指示灯熄灭，铃响报警。下列判断正确的是(D)


A.$R_1$的阻值随温度的升高而增大
B.温度升高过程中，电磁铁磁性减弱
C.若要调低报警温度，可将$R_2$的阻值调大
D.若控制电路中电源电压降低，报警温度将升高

答案： D

10. 小薛和小程同学在做“探究影响电磁铁磁性强弱因素”的实验时，提出以下猜想：
猜想一：电磁铁磁性强弱与通过线圈的电流有关。
猜想二：电磁铁磁性强弱与线圈的匝数有关。
猜想三：电磁铁磁性强弱与铁芯的形状有关。

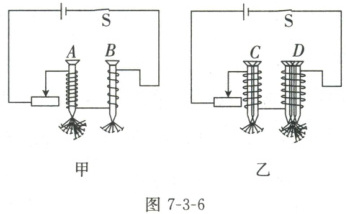

为了验证猜想，他们准备的实验器材有：新干电池2节、相同的大铁钉若干、大头针若干、长导线1根、细线若干。用其中2个大铁钉绕成电磁铁A和B，电路如图7-3-6甲所示。请你完成下列习题。
(1)实验中要通过观察电磁铁吸引大头针的数量，来判断电磁铁磁性的强弱。
(2)如图甲所示，闭合开关，电磁铁B的上端是N极；多次移动滑动变阻器的滑片，发现电磁铁A总能吸引更多的大头针，由此得出结论：当电流、铁芯相同时，线圈的匝数越多，电磁铁的磁性越强（选填“强”或“弱”）。
(3)实验中用到的实验探究方法是转换法和控制变量法。
(4)为了验证猜想三，小程用细线分别把2个、3个铁钉捆绑在一起，再用长导线分别缠绕铁钉6圈，制成电磁铁C和D，连成电路，如图乙所示，通过比较得出，电磁铁磁性强弱与铁芯的形状无关(选填“有关”或“无关”)。

答案：
(1)电磁铁吸引大头针的数量
(2)N；电流；铁芯；强
(3)控制变量法
(4)无关
