8. 为比较不同物质吸热本领，某小组分别在相同容器中加入质量均为100 g的水和食用油，并用相同加热器进行加热。不考虑热损失，且水和食用油在相同时间内吸收的热量相等，测得它们的温度随时间变化的图像如图4所示。已知$c_{水}=4.2×10^{3} J/(kg· ^{\circ}C)$。
下列说法正确的是(B)

A.加热3 min，水吸收的热量大于油吸收的热量
B.A 是油的升温图像，油的比热容为$2.8×10^{3} J/(kg· ^{\circ}C)$
C.第1～2 min 内，水吸收的热量为$1.4×10^{3} J$
D.另一小组用该装置实验，得到水和油的温度随时间变化的图线均为
A，则$m_{水}∶m_{油}=3∶2$

答案： B

9. 如图5所示的电路，下列判断正确的是(C)

A.闭合开关$S_{2}$，断开开关$S_{1}、S_{3}$时，灯$L_{1}、L_{2}$并联
B.闭合开关$S_{1}、S_{3}$，断开开关$S_{2}$时，灯$L_{1}、L_{2}$串联
C.闭合开关$S_{1}、S_{2}$，断开开关$S_{3}$时，灯$L_{2}$亮、$L_{1}$不亮
D.闭合开关$S_{2}、S_{3}$，断开开关$S_{1}$时，灯$L_{1}、L_{2}$都发光

答案： C

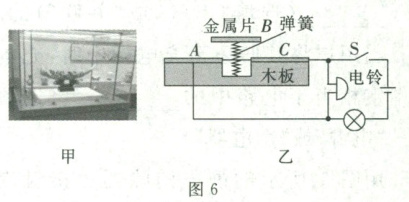

10. 图6甲展示的是一种具有报警功能的文物展示台，若其内部电路结构如图6乙所示，开关S处于闭合状态时，文物放置在金属片B上，弹簧处于压缩状态，金属片B与A、C接触。当文物被搬离展示台时(B)

A.灯泡亮，电铃响
B.灯泡不亮，电铃不响
C.灯泡和电铃都短路
D.灯泡断路，电铃短路

答案： B
