《2025年作业本江西教育出版社九年级物理上册教科版》

10. 如图 3-2-5 所示的电路，闭合开关 S，两只灯泡都不发光，用导线连接 a、b 两点，只有 L₁ 发光，L₂ 不发光。可能的原因是(C)


A.L₁ 断路
B.L₁ 短路
C.L₂ 断路
D.L₂ 短路

答案： C

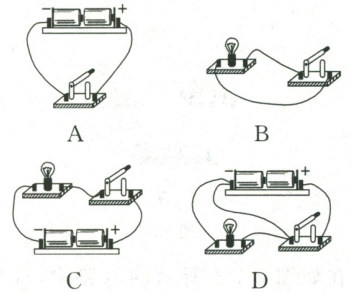

11. 下列电路图连接正确的是(D)

答案： D

12. 发光二极管是电子电路的重要元件，它的电路符号为。当电流从左端流入时，发光二极管的电阻很小，可视为发光二极管短路；当电流从右端流入时，发光二极管的电阻很大，可视为发光二极管断路。如图 3-2-6 所示，当开关 S 闭合后，L₂不亮(选填“亮”或“不亮”)。

答案： 不亮

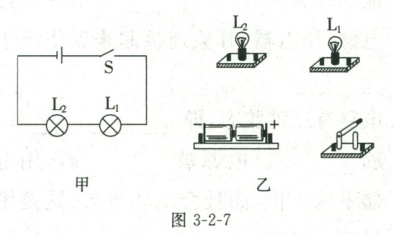

13. 如图 3-2-7 所示，请按照电路图甲把实物图乙连接起来。（用笔画线代替导线）

答案：

14. 图 3-2-8 所示的是某同学连接的实物图。
(1) 闭合开关后，将出现(选填“通路”“开路”或“短路”)。
(2) 若要使两灯泡发光，只需要拆除一根导线即可，这根导线是(选填“a”“b”“c”或“d”)。
(3) 按照(2)的方案，请在虚线框中画出正确连接后的电路图。

答案：

(1) 短路
(2) c
(3)
