1.用如图 5-3-1 所示的电路测未知电阻$R_{x}$的阻值,实验原理是

$ R = \frac{U}{I} $
,闭合开关前,应将滑动变阻器的滑片移到$ B $
(选填“$A$”或“$B$”)端。实验时,移动滑片,多次测量求$R_{x}$的平均值,目的是减小测量误差
。
答案:
实验原理是 $ R = \frac{U}{I} $;
应将滑动变阻器的滑片移到 $ B $;
目的是减小测量误差。
应将滑动变阻器的滑片移到 $ B $;
目的是减小测量误差。
2.某小组用伏安法测量未知电阻$R_{x}$。

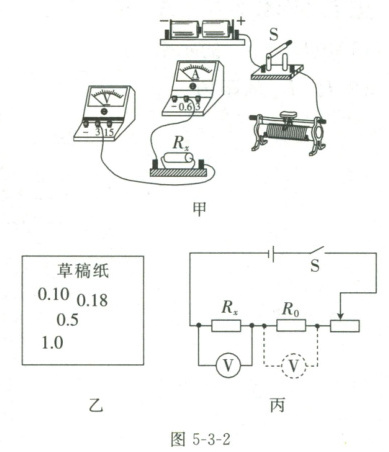

(1)请用笔画线代替导线将图 5-3-2 甲的电路连接完整。要求:滑片向右移动时,电流表示数变小。
(2)闭合开关后,发现无论怎样移动滑动变阻器的滑片,电流表的示数都几乎为 0,电压表的示数接近电源电压。若电路中只有一处故障,则可能是。

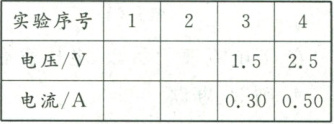

(3)排除故障后小组继续实验,但是负责记录的同学一时疏忽,把前两次的电压和电流值都写在草稿纸上(图 5-3-2 乙)而忘记填入表格中,而后及时改正,请你帮他把数据整理在表格中合适的位置。
(4)该未知电阻$R_{x}$的阻值为(保留整数)$\Omega$。
(5)该实验多次测量的目的是。
(6)某小组测量时发现电流表损坏了,他们利用定值电阻$R_{0}$,设计如图 5-3-2 丙所示的电路,也测出了未知电阻。
①将滑动变阻器滑片移到适当位置,记下电压表的示数为$U_{1}$;
②保持滑片位置不动,将电压表改接到$R_{0}$两端,记下电压表的示数为$U_{2}$;
③计算出$R_{x}=$(用$U_{1}$、$U_{2}$、$R_{0}$表示)。

(1)请用笔画线代替导线将图 5-3-2 甲的电路连接完整。要求:滑片向右移动时,电流表示数变小。
(2)闭合开关后,发现无论怎样移动滑动变阻器的滑片,电流表的示数都几乎为 0,电压表的示数接近电源电压。若电路中只有一处故障,则可能是。
(3)排除故障后小组继续实验,但是负责记录的同学一时疏忽,把前两次的电压和电流值都写在草稿纸上(图 5-3-2 乙)而忘记填入表格中,而后及时改正,请你帮他把数据整理在表格中合适的位置。
(4)该未知电阻$R_{x}$的阻值为(保留整数)$\Omega$。
(5)该实验多次测量的目的是。
(6)某小组测量时发现电流表损坏了,他们利用定值电阻$R_{0}$,设计如图 5-3-2 丙所示的电路,也测出了未知电阻。
①将滑动变阻器滑片移到适当位置,记下电压表的示数为$U_{1}$;
②保持滑片位置不动,将电压表改接到$R_{0}$两端,记下电压表的示数为$U_{2}$;
③计算出$R_{x}=$(用$U_{1}$、$U_{2}$、$R_{0}$表示)。
答案:
(1)
(2) Rx断路
(3)
|实验序号|1|2|3|4|
|----|----|----|----|----|
|电压/V|0.5|1.0|1.5|2.5|
|电流/A|0.10|0.18|0.30|0.50|
(4) 5
(5) 减小误差
(6) $ \frac{U_{1}R_{0}}{U_{2}} $
(1)
(2) Rx断路
(3)
|实验序号|1|2|3|4|
|----|----|----|----|----|
|电压/V|0.5|1.0|1.5|2.5|
|电流/A|0.10|0.18|0.30|0.50|
(4) 5
(5) 减小误差
(6) $ \frac{U_{1}R_{0}}{U_{2}} $
3.小明想测量标有“$2.5\ V$”字样的小灯泡正常发光时的电阻,他在学校的实验室里找到了相关器材,并进行了如下实验,已知电源电压恒为$3\ V$。

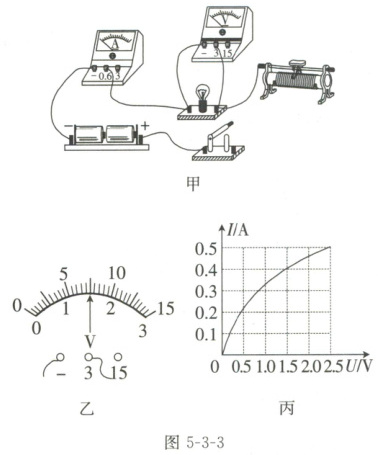

(1)请用笔画线代替导线将图 5-3-3 甲的电路连接完整。要求:闭合开关,向左移动滑片时,灯变亮。
(2)闭合开关后,移动滑动变阻器的滑片,发现小灯泡不亮,电流表的示数始终为零,电压表的示数接近$3\ V$且保持不变。为了排除故障,接下来的操作合理的是
A. 将开关两端的接线柱拧紧
B. 将小灯泡与底座拧紧
C. 将电流表两端的接线柱拧紧
(3)排除故障后,闭合开关,小明发现电流表有示数,但示数较小,小灯泡不亮。他接下来应进行的操作是
A. 更换一只同样规格的小灯泡
B. 更换电压表所使用的测量范围
C. 检查电路中是否存在断路故障
D. 减小滑动变阻器接入电路中的电阻,观察小灯泡是否发光
(4)实验中,电压表的示数如图 5-3-3 乙所示,为
(5)如果没有电压表,用电流表和一个阻值为$R_{0}$的定值电阻,仍可测定正常工作电压为$U$的灯泡$L$正常发光时的电阻。兴趣小组经过讨论设计了如图 5-3-4 所示的电路进行如下操作。
①闭合开关$S$、$S_{2}$,断开开关$S_{1}$,移动滑动变阻器滑片$P$,使电流表示数为$I_{1}=$
②保持滑动变阻器滑片$P$的位置不变,断开$S_{2}$,闭合$S$、$S_{1}$,电流表示数为$I_{2}$,则灯泡$L$正常发光时的电阻$R=$


(1)请用笔画线代替导线将图 5-3-3 甲的电路连接完整。要求:闭合开关,向左移动滑片时,灯变亮。
(2)闭合开关后,移动滑动变阻器的滑片,发现小灯泡不亮,电流表的示数始终为零,电压表的示数接近$3\ V$且保持不变。为了排除故障,接下来的操作合理的是
B
(填字母)。A. 将开关两端的接线柱拧紧
B. 将小灯泡与底座拧紧
C. 将电流表两端的接线柱拧紧
(3)排除故障后,闭合开关,小明发现电流表有示数,但示数较小,小灯泡不亮。他接下来应进行的操作是
D
(填字母)。A. 更换一只同样规格的小灯泡
B. 更换电压表所使用的测量范围
C. 检查电路中是否存在断路故障
D. 减小滑动变阻器接入电路中的电阻,观察小灯泡是否发光
(4)实验中,电压表的示数如图 5-3-3 乙所示,为
1.5
$V$。为使小灯泡正常发光,小明应将滑片向左
移。经过多次测量,小明绘制了小灯泡的$I-U$图像,如图 5-3-3 丙所示,则该小灯泡正常发光时的电阻为5
$\Omega$;他还发现图像是曲线,原因是灯丝电阻随温度升高而增大
。(5)如果没有电压表,用电流表和一个阻值为$R_{0}$的定值电阻,仍可测定正常工作电压为$U$的灯泡$L$正常发光时的电阻。兴趣小组经过讨论设计了如图 5-3-4 所示的电路进行如下操作。
①闭合开关$S$、$S_{2}$,断开开关$S_{1}$,移动滑动变阻器滑片$P$,使电流表示数为$I_{1}=$
$\frac{U}{R_{0}}$
(用题目中相应物理量的符号表示),此时灯泡$L$正常发光;②保持滑动变阻器滑片$P$的位置不变,断开$S_{2}$,闭合$S$、$S_{1}$,电流表示数为$I_{2}$,则灯泡$L$正常发光时的电阻$R=$
$\frac{I_{1}R_{0}}{I_{2}-I_{1}}$
(用$R_{0}$、$I_{1}$、$I_{2}$表示)。
答案:
(1) (电路连接图:滑动变阻器接左下和右上接线柱,电压表并联在小灯泡两端,电流表串联在电路中,注意正负接线柱正确)
(2) B
(3) D
(4) 1.5;左;5;灯丝电阻随温度升高而增大
(5) ① $ \frac{U}{R_{0}} $;② $ \frac{I_{1}R_{0}}{I_{2}-I_{1}} $
(1) (电路连接图:滑动变阻器接左下和右上接线柱,电压表并联在小灯泡两端,电流表串联在电路中,注意正负接线柱正确)
(2) B
(3) D
(4) 1.5;左;5;灯丝电阻随温度升高而增大
(5) ① $ \frac{U}{R_{0}} $;② $ \frac{I_{1}R_{0}}{I_{2}-I_{1}} $
