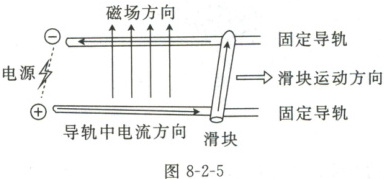

7. 我国第三艘航空母舰福建舰装备了先进的电磁弹射系统，图8-2-5是一种电磁弹射原理的示意图，滑块被弹射的原理是(D)

A.电生磁
B.磁生电
C.同种电荷互相排斥
D.磁场对通电导体有力的作用

答案： D

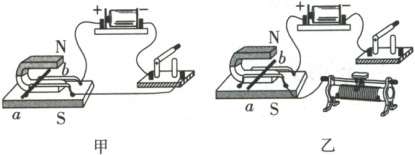

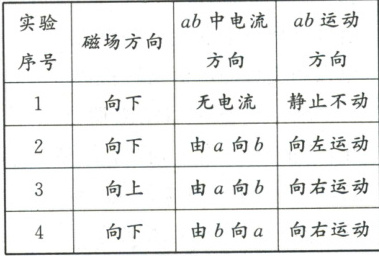

8. 图8-2-6甲是“通电导线在磁场中受力”的实验示意图。小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表所示。
(1)用笔画线代替导线，在图8-2-6乙中将滑动变阻器正确连入电路。小谦在电路中接入滑动变阻器的作用是保护电路。
(2)比较实验2和3，可以得出结论：通电导线在磁场中的受力方向与磁场方向有关。比较实验2和4，可以得出结论：通电导线在磁场中的受力方向与电流方向有关。
(3)小谦通过观察导线的运动方向，来判断导线在磁场中的受力方向，用到的科学方法是转换法。
(4)小谦想在图8-2-6甲的基础上对实验装置进行改造，来探究影响感应电流方向的因素。为了观察到明显的实验现象，他要把图甲中的电源换成图丙中的灵敏电流计。

答案：
(1) 滑动变阻器连接方式为“一上一下”（图略）；保护电路。
(2) 磁场方向；2和4。
(3) 转换法。
(4) 灵敏电流计。
