《2025年作业本江西教育出版社九年级物理上册教科版》

1.现代住宅中的家庭电路由进户线、电能表、总开关、用电器和导线组成。

答案： 进户线、电能表、总开关

2.连接户外供电线路的进户线通常有两根，分别是相线与中性线，它们之间的电压是220V；相线与保护接地线(或大地)间的电压是220V；中性线与大地间的电压是0V。

答案： $220$，$220$，$0$

3.量电装置通常安装在电能计量箱中，内有电能表、电源进线开关和出线总开关、保险丝（或空气开关）等。出线总开关安装在电能表后，用来控制整个家庭电路。

答案： 电能表；保险丝（或空气开关）

4.家庭电路的总开关一般使用空气开关。它同时具备过载保护和短路保护功能，保障家庭的用电安全。当电路中的电流过大或短路时，它会自动切断电路，俗称“跳闸”。

答案： 空气开关；过载；过大

5.正常工作的家庭电路中，为防止电流过大引发安全事故，应安装保险装置(选填“保险装置”或“漏电保护器”)，控制用电器的开关应连接在火线上。试电笔笔尖接触零线时，氖管不会(选填“会”或“不会”)发光。

答案： 保险装置，不会

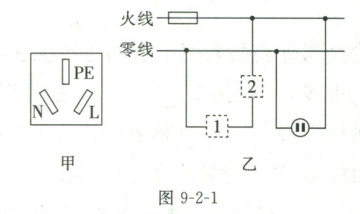

6.如图9-2-1甲所示，插头中较长的插脚应该插入三孔插座的PE(选填“L”“N”或“PE”)孔。小明同学想在家里安装一盏照明灯，图9-2-1乙所示的是他设计的电路，图中虚线框1和2应连入开关和电灯，则开关应装在虚线
框1(选填“1”或“2”)中。

答案： PE
1

7.图9-2-2所示为宾馆的房卡，只有把房卡插入槽中，房间内的灯和插座才有电。房卡的作用相当于一个开关接在房间电路的干路上。房间的电灯、电视机等用电器是并联的，开关与被控制的电灯是串联的。

答案： 开关；干；并；串

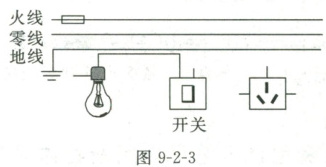

8.图9-2-3所示的插座和电灯(带开关)是组成家庭电路的常用器件，连接电路时，开关和灯泡之间是串联的，灯泡和插座之间是并联的。请用笔画线代替导线将器件分别正确连入电路中。

答案： 串；并；
（由于无法用文字描述连线，以下简单说明：火线接开关后接灯泡顶端，零线接灯泡螺旋套；插座上孔接地线，左孔接零线，右孔接火线 ）

9.在家庭电路中，开关串接在火线(选填“火线”“零线”或“地线”)和用电器之间。若新增加功率较大的电器，要安装供电的插座，在粗细相同的导线中，应选用铜(选填“铝”“铁”或“铜”)芯导线，因为在通过相同电流时，相同时间内该导线发热较少。

答案： 火线、铜、少
