《2025年作业本江西教育出版社九年级物理上册教科版》

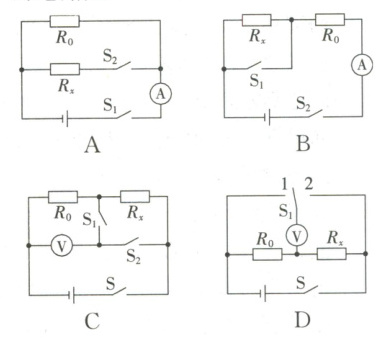

9.(多选)某同学设计了四种电路，其中电源电压不变且未知，$R_0$是已知阻值的定值电阻。在实验中不拆改线路的情况下，能够测量出未知电阻$R_x$阻值的电路是(ACD)

答案： ACD

10.(多选)在如图 3 所示的电路中，电源电压保持不变，闭合开关，电路正常工作，一段时间后，发现电路中只有一个电表的示数突然变大，电阻$R$或灯泡$L$中有一处发生故障，其他元件仍保持完好。下列说法正确的是
(BD)

A.可能是电阻$R$短路
B.可能是灯泡$L$短路
C.可能是电阻$R$断路
D.可能是灯泡$L$断路

答案： BD

11.图 4 为一种测定油箱内油量的装置，油量表由电压表改装而成。请按要求设计一个电路，当油量减少时，电压表示数减小。

答案： 电路设计：
1. 电源、定值电阻R'、滑动变阻器R串联接入电路。
2. 电压表并联在滑动变阻器R两端。
3. 浮子与滑动变阻器R的滑杆机械连接，油量减少时，浮子下降，带动滑杆移动使R接入电路的电阻减小。
结论：油量减少时，R电阻减小，根据串联分压规律，R两端电压减小，电压表示数减小。

12.某实验小组在做“探究电流与电阻的关系”的实验。

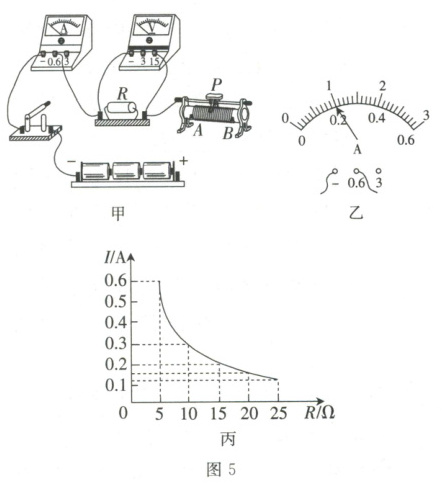

(1)该实验小组设计了如图 5 甲所示的电路，电源为三节新干电池，此实验中滑动变阻器的作用是保护电路和。
(2)请用笔画线代替导线将如图 5 甲所示的电路连接完整。要求：滑片向左滑动时，电流表示数变大，导线不得交叉。
(3)当如图 5 甲所示的电路补充正确且完整后，继续实验，闭合开关前应将滑动变阻器滑片移至（选填“A”或“B”）端。如图 5 乙所示，闭合开关后移动滑片到某一位置时，电流表的示数为A。
(4)图 5 丙是实验小组根据测得的实验数据绘制的电流$I$随电阻$R$的变化图像，由图像可知电阻$R$两端的电压为V。当电阻由$5\ \Omega$更换为$10\ \Omega$时，闭合开关后，应将滑动变阻器的滑片向(选填“左”或“右”)端滑动。若实验中$R$的阻值分别为$5\ \Omega$、$10\ \Omega$、$15\ \Omega$、$20\ \Omega$，则滑动变阻器的最大阻值至少是$\Omega$。
(5)若小组同学在实验过程中发现现有的滑动变阻器坏了，老师给他们换了一个“$25\ \Omega\ \ 0.6\ A$”规格的滑动变阻器。为完成整个实验探究，至少需控制定值电阻两端的电压为V。

答案：

(1)控制电阻两端电压不变

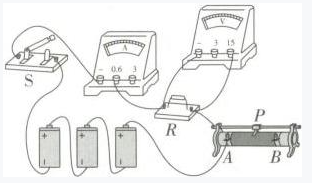

(2)
(3)B；0.24
(4)3；右；10
(5)2
