《2025年作业本江西教育出版社九年级物理上册教科版》

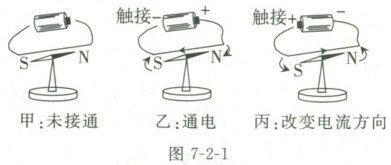

1. 图 7-2-1 所示的是奥斯特实验的装置，
比较甲、乙两图可知通电导体周围存在磁场；比较乙、丙两图可知通电导体周围的磁场方向与电流方向有关。

答案： 1. 通电导体周围存在磁场
2. 通电导体周围的磁场方向与电流方向有关

2. 通电螺线管周围的磁场与条形磁
体的磁场相似，其 N、S 极与电流方向有关。

答案： 条形，电流

3. 如图 7-2-2 所示，根据磁感线的方向可以判断通电螺线管的左端为$S$极，
电源的正极是$b$(选填“$a$”或“$b$”)端。

答案： $S$；$b$

4. 图 7-2-3 所示的是通电螺线管和永磁
体产生的磁场。由图可知，$A$ 的左端为S极，电源的右端为正(选
填“正”或“负”)极。

答案： S；正

5. 首先发现电流磁效应的物理学家是
奥斯特。如图 7-2-4 所示，$A$、$B$、$C$
三点中磁场最弱的是C点。根据
通电螺线管周围磁感线方向，可判断
电源左端是负极。

答案： 奥斯特；C；负

6. 图 7-2-5 所示的是通电螺线管的 N、S
极和外部的一条磁感线。螺线管正上
方磁感线的方向应标为向右(选填
“右”或“左”)，电源左端是负极。

答案： 右；负

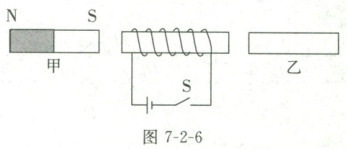

7. 如图 7-2-6 所示，通电螺线管左侧的甲
为条形磁铁，右侧的乙为软铁棒，闭合
开关后，甲被吸引，乙被吸引。(均选填“吸引”或“排斥”)

答案： 吸引；吸引

8. 如图 7-2-7 所示，请根据小磁针静止后
的指向及所标电流的方向，画出螺线
管上导线的绕法。

答案：
