《2025年作业本江西教育出版社九年级物理上册教科版》

1. 串联电路中各处的电流相等(选填“相等”或“不相等”)；并联电路中干路里的电流等于(选填“大于”“小于”或“等于”)各支路中的电流之和。

答案： 相等 ，等于

2. 串联电路两端的电压等于(选填“大于”“小于”或“等于”)串联电路中各部分电路两端的电压之和；在并联电路中，各支路两端的电压相等(选填“相等”或“不相等”)。

答案： 等于；相等

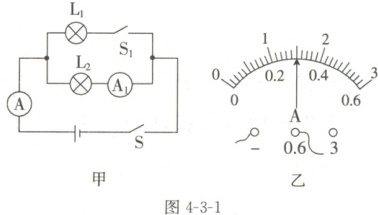

3. 在如图4-3-1甲所示的电路中，电源电压保持不变，当开关$S$、$S_1$闭合时，两灯均发光，电流表$A_1$的示数如图4-3-1乙所示，则通过灯$L_2$的电流为0.3A；保持$S$闭合，当$S_1$由闭合到断开时，电流表$A$的示数变小(选填“变大”“变小”或“不变”)。

答案： 0.3；变小

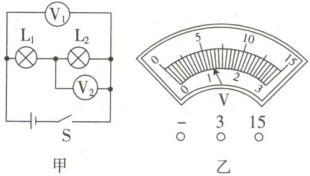

4. 在如图4-3-2甲所示的电路中，电压表所用的测量范围不明，闭合开关后，$V_1$和$V_2$的示数分别如图4-3-2乙、丙所示，则$L_1$两端的电压是3.6V。若$L_2$的灯丝突然被烧断，则电压表$V_2$的示数变大(选填“变大”“变小”或“不变”)。

答案： 3.6；变大

5. 在如图4-3-3所示的电路中，当开关闭合后，电流表$A_1$、$A_2$的示数分别为$0.5 A$和$0.2 A$，电压表$V$的示数为$3 V$。
(1)灯泡$L_1$和$L_2$两端的电压分别是多少?
(2)电源电压是多少?
(3)通过灯泡$L_1$和$L_2$的电流分别是多少?

答案：
(1) 由于$L_1$和$L_2$并联，根据并联电路的电压特点，灯泡$L_1$和$L_2$两端的电压均等于电压表$V$的示数，即：
$U_1 = U_2 = 3 V$；
综上所述，灯泡$L_1$和$L_2$两端的电压都是$3 V$。
(2) 同样，由于$L_1$和$L_2$并联，电源电压也等于灯泡$L_1$和$L_2$两端的电压，即：
$U = 3 V$；
综上所述，电源电压为$3 V$。
(3) 根据并联电路的电流特点，电流表$A_1$的示数$I$等于通过灯泡$L_1$的电流$I_1$和通过灯泡$L_2$的电流$I_2$之和，即：
$I = I_1 + I_2$；
已知$I = 0.5 A$，且电流表$A_2$的示数即为通过灯泡$L_2$的电流，即：
$I_2 = 0.2 A$；
因此，通过灯泡$L_1$的电流为：
$I_1 = I - I_2 = 0.5- 0.2 = 0.3 A$；
综上所述，通过灯泡$L_1$的电流是$0.3 A$，通过灯泡$L_2$的电流是$0.2 A$。

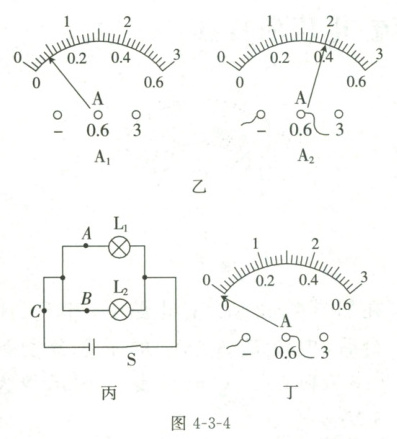

6. 在“探究串联、并联电路中电流的特点”实验中，电路图分别如图4-3-4甲、丙所示。

(1)小明用如图4-3-4甲所示的电路探究串联电路中电流的特点，闭合开关$S$后，两个电流表指针偏转情况如图4-3-4乙所示。小明发现电流表$A_1$指针偏转角度比$A_2$的小，所以他认为：“串联电路中的电流，每通过一个用电器都会逐渐变小。”造成小明判断错误的原因是电流表A₁和A₂选用的量程不同。
(2)小华用如图4-3-4丙所示的电路探究并联电路中电流的特点。
①若要测量干路电流，则电流表应串联在图丙中的C(选填“$A$”“$B$”或“$C$”)处。
②在测量$A$处电流的过程中，连好电路闭合开关前，发现电流表指针位置如图4-3-4丁所示，其原因是电流表指针未调零。
③小华用图4-3-4丙所示电路对并联电路中电流的特点进行了探究，他分别测出了$A$、$B$、$C$三处电流$I_A$、$I_B$、$I_C$。为使结论更具有普遍性，他接下来应该采取的操作是换用不同规格的灯泡(或改变电源电压)，再进行实验。

答案：
(1)电流表A₁和A₂选用的量程不同
(2)①C
②电流表指针未调零
③换用不同规格的灯泡(或改变电源电压)
