《2025年作业本江西教育出版社九年级物理上册教科版》

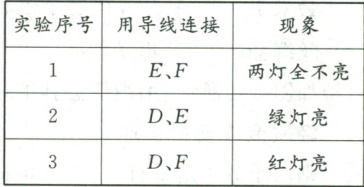

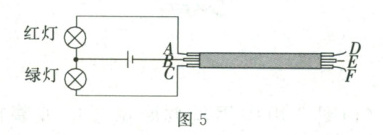

5. 如图 5 所示，在一根硬塑料管内穿有三根完全相同的电线，为了辨别哪两个线头为同一根导线的两端，采用如下方法测试，其操作过程如下：取两只颜色不同的小灯泡接入电路，分别用导线连接$D、E、F$。通过观察现象(如下表所示)可判断 $A$ 和F为一根导线，$B$ 和E为一根导线。(均选填“$D$”“$E$”或“$F$”)

答案： F；E

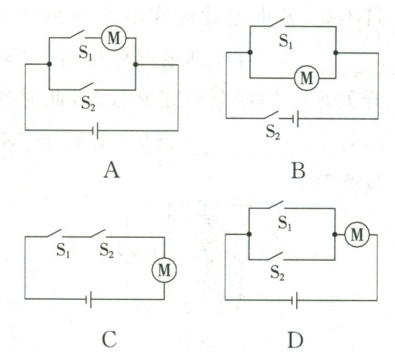

6. 喜爱物理的小明想设计一个双钥匙电动安全锁，这里的钥匙相当于“开关”，要求是两把钥匙同时使用(“开关”闭合)才能开锁。下列电路设计符合要求的是(C)

答案： C

7. 小明在做实验时连接成了如图 6 所示的电路：闭合开关 $S_1$，观察灯泡的发光情况；再闭合开关 $S_2$，观察灯泡的发光情况。小明观察到的现象是(C)

A.两只灯泡一直都不亮
B.两只灯泡一直都亮
C.先是 $L_1$ 亮，然后 $L_1$、$L_2$ 都亮
D.一直都是只有 $L_1$ 亮

答案： C

8. (多选)跨学科活动小组组装了图 7 所示的一辆“盐水动力”玩具车，车身上方固定了一个小塑料杯，塑料杯壁内侧有一片镁片和一片碳片，当向杯中倒入盐水，使镁片和碳片都浸入盐水中时，小车就能缓缓向前运动。下列说法正确的是(AD)

A.插入镁片和碳片的盐水杯相当于电路中的电源
B.已知碳片是正极，镁片是负极，则溶液中电流方向为从碳片到镁片
C.此实验中能将电能转化为化学能
D.电动机在此电路中相当于用电器

答案： AD
