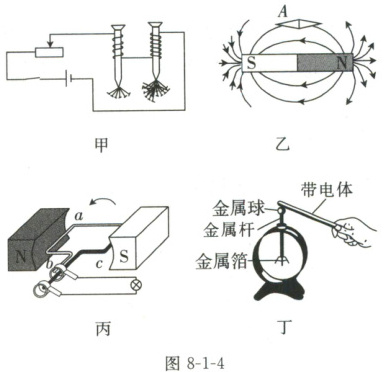

7.(多选)图8-1-4所示的是关于电与磁的四幅图。下列描述正确的是(AC)

A.甲图：探究电磁铁的磁性强弱与线圈匝数的关系
B.乙图：小磁针的$A$端是$N$极
C.丙图：发电机是根据电磁感应原理来发电的
D.丁图：验电器的原理是同名磁极互相排斥

答案： AC

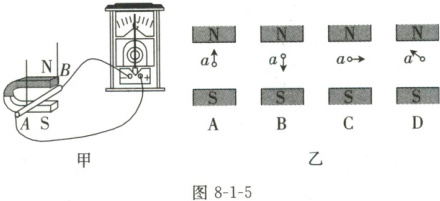

8.小滨同学用如图8-1-5甲所示的装置探究什么情况下磁可以生电。在蹄形磁铁的磁场中放置一根导线，导线两端跟灵敏电流计连接组成闭合回路。
(1)让导线$AB$在磁场中静止，观察到灵敏电流计指针不偏转；让导线$AB$在磁场中静止，换用磁性更强的蹄形磁铁，观察到灵敏电流计指针不偏转；保持蹄形磁铁静止，让导线$AB$从图示位置水平向右运动，观察到灵敏电流计指针偏转。(均选填“偏转”或“不偏转”)
(2)图8-1-5乙中的$a$表示垂直于纸面的一根导线，是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是C(填标号)。
(3)图8-1-6所示的是小芳探究“什么情况下磁可以生电”的实验装置，$ab$是一根直铜丝，通过导线与电流表的“$3$”“—”两接线柱相连。当使$ab$迅速向右运动时，并未发现电流表指针有明显偏转，最有可能的原因是B。
A. 没有感应电流，指针不偏转
B. 感应电流太小，无法使指针明显偏转
C. $ab$运动方向不对，应将$ab$改为向左运动
D. $ab$运动方向不对，应将$ab$改为上下运动

答案：
(1)不偏转；不偏转；偏转
(2)C
(3)B
