《2025年作业本江西教育出版社九年级物理上册教科版》

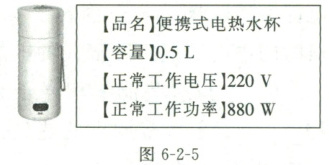

9. 图6-2-5所示的是一种便携式电热水杯及其相关参数。电热水杯工作时，电能转化为内能，正常工作时的电流是4A，加热电阻的阻值是55Ω。

答案： 内；4；55
解析：
1. 电热水杯工作时，电能转化为内能。
2. 正常工作时的电流：根据公式 $ P = UI $，可得 $ I = \frac{P}{U} = \frac{880\ W}{220\ V} = 4\ A $。
3. 加热电阻的阻值：根据公式 $ P = \frac{U^2}{R} $，可得 $ R = \frac{U^2}{P} = \frac{(220\ V)^2}{880\ W} = 55\ \Omega $。

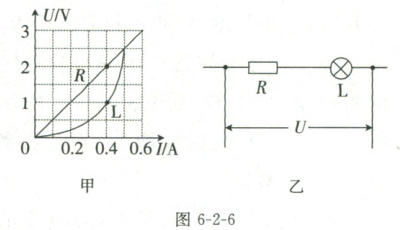

10. 图6-2-6甲所示的是电阻$R$和灯泡$L$两端的电压随电流变化的$U-I$图像。现将电阻$R$与灯泡$L$按照如图6-2-6乙所示的方式连接，则当通过灯泡的电流为0.4 A时，此时电路中的总功率为1.2W。

答案： 1. 由图乙知，电阻R与灯泡L串联，串联电路中电流处处相等，故通过R的电流$I_R = I_L = 0.4\,A$。
2. 由图甲（U-I图像）：
电阻R为定值电阻，其U-I图像为过原点的直线。当$I_R = 0.4\,A$时，对应的电压$U_R = 2\,V$；
灯泡L的U-I图像为曲线，当$I_L = 0.4\,A$时，对应的电压$U_L = 1\,V$。
3. 串联电路总电压$U = U_R + U_L = 2\,V + 1\,V = 3\,V$。
4. 电路总功率$P = UI = 3\,V × 0.4\,A = 1.2\,W$。
1.2

11. 关于公式$P = \frac{W}{t}$，下列说法正确的是 (D)

A.用电器做功越多，功率越大
B.用电器做功时间越少，功率越大
C.用电器功率越大，做功越多
D.相同时间内，用电器消耗的电能越多，功率越大

答案： D

12. 图6-2-7所示的是电阻甲和乙的$U-I$图像。下列说法正确的是(D)

A.甲是阻值为10 Ω的定值电阻
B.乙的阻值为20 Ω且保持不变
C.甲、乙串联在电路中，当电路中的电流为0.2 A时，二者消耗的总功率为1 W
D.甲、乙并联在电路中，当电阻甲两端的电压为2 V时，则通电1 min电阻乙消耗的电能为24 J

答案： D

13. 如图6-2-8所示，电源电压$U$为6 V保持不变，闭合开关S，电流表的示数为0.3 A，电阻$R_2$的阻值为10 Ω。求：
(1)$R_1$的阻值；
(2)通过$R_2$的电流；
(3)$R_1$的功率。

答案：
(1)由电路图可知，$R_1$与$R_2$并联，电流表测$R_1$支路的电流。
由$I = \frac{U}{R}$可得，$R_1$的阻值：
$R_1=\frac{U}{I_1}=\frac{6 V}{0.3 A} = 20\ \Omega$；
(2)通过$R_2$的电流：
$I_2=\frac{U}{R_2}=\frac{6 V}{10\ \Omega}= 0.6 A$；
(3)$R_1$的功率：
$P_1 = UI_1 = 6 V×0.3 A= 1.8 W$。
综上：$20 \Omega$；$0.6 A$；$1.8 W$。
