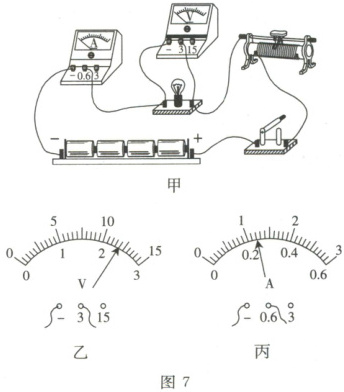

14.图 7 甲所示的是某同学“测量小灯泡电阻”的实物电路。已知电源电压恒为 6 V，小灯泡标有“3.8 V”字样，闭合开关，移动滑动变阻器滑片至某一位置时，电压表和电流表的示数分别如图 7 乙、丙所示。
(1)请写出电压表、电流表的读数。
(2)求此时小灯泡的电阻。
(3)小灯泡正常发光时，电流表的示数为 0.3 A，求此时滑动变阻器接入电路中的阻值。（结果保留一位小数）

答案：
(1) 2.4 V；0.24 A；
(2) 10 Ω；
(3) 7.3 Ω。

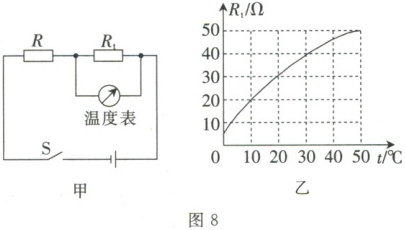

15.测温模拟电路如图 8 甲所示，温度表由测量范围为 0～3 V 的电压表改装而成，电源电压$U$为 6 V，$R$的阻值为$40\ \Omega$，热敏电阻$R_t$的阻值随温度$t$变化的关系如图 8 乙所示。
(1)当开关 S 闭合后，电路可测量的最高温度为多少?
(2)温度表的 10 ℃应标在电压表多少伏的位置?
(3)若增大电源电压$U$，电路可测量的最高温度将如何变化?

答案：
(1) 当电压表满偏时，$U_{t}=3\ V$，$U_{R}=U - U_{t}=6\ V-3\ V=3\ V$，电流$I=\frac{U_{R}}{R}=\frac{3\ V}{40\ \Omega}=0.075\ A$，$R_{t}=\frac{U_{t}}{I}=\frac{3\ V}{0.075\ A}=40\ \Omega$。由图乙知，$R_{t}=40\ \Omega$对应温度$t=40\ \degreeC$。
(2) 由图乙知，$t=10\ \degreeC$时$R_{t}=10\ \Omega$。总电阻$R_{总}=R + R_{t}=40\ \Omega+10\ \Omega=50\ \Omega$，电流$I=\frac{U}{R_{总}}=\frac{6\ V}{50\ \Omega}=0.12\ A$，电压表示数$U_{t}=I R_{t}=0.12\ A×10\ \Omega=1.2\ V$。
(3) 降低。
