8. 图5所示的是一款运动手环，其内部是一段密闭的空心塑料管，管内置有一个小磁体，管外缠绕着线圈，戴着这种手环走路时，小磁体在管内反复运动，线圈中便会产生电流。我们把这种现象叫作电磁感应现象。应用此原理工作的是动圈式麦克风(选填“扬声器”或“动圈式麦克风”)。

答案： 电磁感应，动圈式麦克风

9. 两个电路元件$A$和$B$的$I-U$图像如图6所示。根据图像，下列说法正确的是(D)

A.元件$A$两端的电压与通过它的电流成正比
B.当元件$A$和元件$B$两端的电压都为$2\ V$时，元件$A$的电阻是元件$B$的$2$倍
C.将它们并联后接到电压为$2\ V$的电源上时，干路中的电流为$0.4\ A$
D.将它们串联后接到电压为$3\ V$的电源上时，元件$A$、$B$两端的电压之比为$1:2$

答案： D

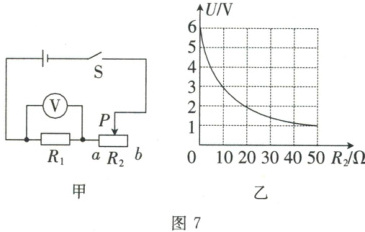

10. 在如图7甲所示的电路中，当滑动变阻器$R_2$的滑片$P$在$a$端和$b$端之间移动时，定值电阻$R_1$两端的电压也随之变化。图7乙所示的是$R_1$两端的电压$U$随$R_2$的阻值变化的关系图像。下列说法错误的是(A)

A.$R_1$的阻值是$20\ \Omega$
B.该电路的最大功率为$3.6\ W$
C.电源电压为$6\ V$
D.$P$在$b$端时，电阻$R_1$的功率为$0.1\ W$

答案： A

11. 图8所示的是探究电流热效应的实验装置，两个相同透明容器中密封着等量的空气和电阻$R_1$、$R_2$，其中$R_1=5\ \Omega$，$R_2=R_3=10\ \Omega$。下列说法错误的是(D)

A.只闭合$S_1$，可以探究电流通过导体产生的热量与电阻的关系
B.只闭合$S_1$，若电路中的电流为$0.2\ A$，通电$1\ min$，电阻$R_1$产生的热量为$12\ J$
C.闭合$S_1$和$S_2$，通过$R_1$的电流是通过$R_2$的电流的$2$倍
D.闭合$S_1$和$S_2$后，左侧$U$形管内液面的高度差和右侧的高度差一样

答案： D
