8.对于如图4-2-4所示的电路，下列描述
正确的是(C)

A.灯泡L₁与L₂并联
B.开关$S$只能控制灯L₂
C.电流表能测出通过L₂的电流
D.电压表测量灯L₂两端的电压

答案： C

9.如图4-2-5的所示电路，闭合开关$S$，
两灯泡均发光，两电表均有示数。下列说法正确的是(D)

A.若对调电源正负极，两灯泡均能
亮，电表指针向左偏转且电流大小
为负数
B.电压表测量灯泡L₁和电源两端的
电压
C.电流表只能测出通过灯泡L₂的电流
D.电压表测量灯泡L₂两端的电压

答案： D

10.如图4-2-6所示的电路，闭合开关后，
电路中的电流方向为箭头所指方向。
请将电池、电压表两个元件符号分别
填入虚线框内，使开关闭合后灯泡
L₁和L₂串联且都能够正常发光。

答案：

11.如图4-2-7所示，请用笔画线代替导
线连接实物图，使小灯泡能够发光，
并选择合适的电压表测量范围测量
灯泡两端的电压。

答案： 1. 实物图连接：
将电源、开关、小灯泡用导线串联连接，即电源正极连接开关一端，开关另一端连接小灯泡一端，小灯泡另一端连接电源负极。
电压表并联在小灯泡两端，“ - ”接线柱接小灯泡靠近电源负极一端，“3”或“15”接线柱接小灯泡靠近电源正极一端，由于一般小灯泡额定电压为2.5V或3.8V，所以选择0 - 3V量程。
2. 总结：按照上述连接方式连接实物图，电压表选择0 - 3V量程并联在小灯泡两端。

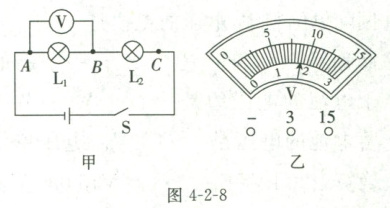

12.如图4-2-8甲所示的电路，电源由3
节新的干电池串联而成，闭合开关，
电压表的示数如图4-2-8乙所示。
(1)灯L₁与L₂的连接方式是串
联，L₁两端的电压为2$V$；
(2)为测量电源电压，小明直接将电
压表接$B$点的导线改接到$C$点，
但实验没成功，原因是电压表量程小于电源电压（或电压表所选量程过小）。

答案： （1）串；2
（2）电压表量程小于电源电压（或电压表所选量程过小）
